Шкив вариатора ведущий 0400-0294 — Снегоход ТАЙГА Варяг 550 V
Модуль: 106466 — Шкив вариатора ведущий 0400-0294
Используется: Снегоход ТАЙГА Варяг 550 V
Снегоход ТАЙГА Варяг 550 V
Подробная информация, отзывы, характеристики, фотографии

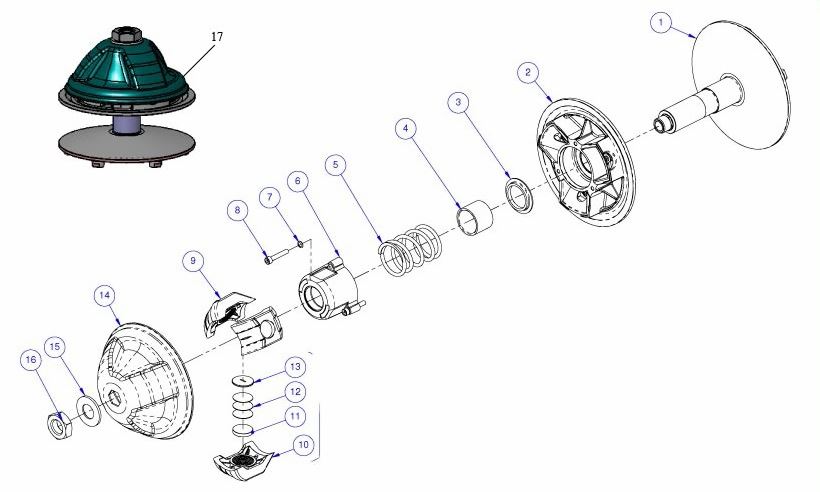

Схема модуля Шкив вариатора ведущий 0400-0294 (Снегоход ТАЙГА Варяг 550 V)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 107366 | Конус неподвижный 0405-0123 | |||
| 2 | 107367 | Конус подвижный 0410-0022 | |||
| 3 | 106136 | Шайба упорная 0150-1014 | |||
| 4 | 107372 | Втулка 0440-2029 | |||
| 5 | 107374 | Пружина 0451-1124 | |||
| 6 | 106172 | Стакан 0440-0005 | |||
| 7 | 106138 | Шайба стопорная 0080-0167 | |||
| 8 | 106139 | Винт 0080-0021 | |||
| 9 | 107375 | Грузик 0130-0144 | |||
| 10 | 107881 | Корпус грузика 0130-3006 | |||
| 11 | 106670 | Грузик 1135-3001 | |||
| 12 | 107376 | Грузик Х-81-3 | |||
| 13 | 107377 | Крышка резьбовая Х7 | |||
| 14 | 107378 | Крышка 015-2061 | |||
| 15 | 106666 | Шайба 0050-1001 | |||
| 16 | 106667 | Гайка V16J1 | |||
| 17 | 103831 | Шкив ведущий 0400-0294 | аннулирован и заменен на С40600900 с апреля 2013 |
