Шкив ведомый 6000-0047 — Снегоход ТАЙГА Варяг 550 V
Модуль: 106178 — Шкив ведомый 6000-0047
Используется: Снегоход ТАЙГА Варяг 550 V
Снегоход ТАЙГА Варяг 550 V
Подробная информация, отзывы, характеристики, фотографии

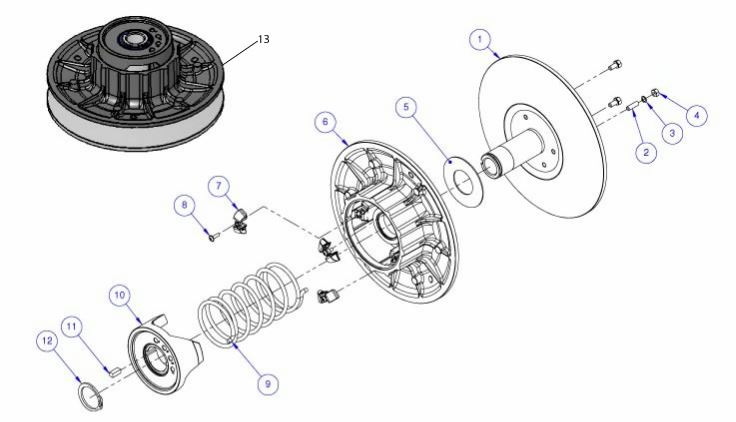

Схема модуля Шкив ведомый 6000-0047 (Снегоход ТАЙГА Варяг 550 V)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106147 | Диск неподвижный 6005-0035 | |||
| 2 | 106148 | Винт AVA-26-20 | |||
| 3 | 106138 | Шайба стопорная 0080-0167 | |||
| 4 | 106149 | Гайка 0080-0107 | |||
| 5 | 106150 | Шайба 0080-0173 | |||
| 6 | 106157 | Диск подвижный 6010-0005 | |||
| 7 | 106156 | Вкладыш 6030-3001 | |||
| 8 | 106151 | Винт 0080-0031 | |||
| 9 | 106155 | Пружина ACS -3-207 | |||
| 10 | 106154 | Полумуфта 6020-2004 | |||
| 11 | 106152 | Шпонка ASK-5 | |||
| 12 | 106153 | Кольцо стопорное 0080-0220 | |||
| 13 | 103832 | Шкив ведомый 6000-0047 | аннулирован и заменен на С40601500 с апреля 2013 |
