Система питания — Средство малой механизации РЫБИНКА -01
Модуль: 112973 — Система питания
Используется: Средство малой механизации РЫБИНКА -01
Средство малой механизации РЫБИНКА -01
Подробная информация, отзывы, характеристики, фотографии

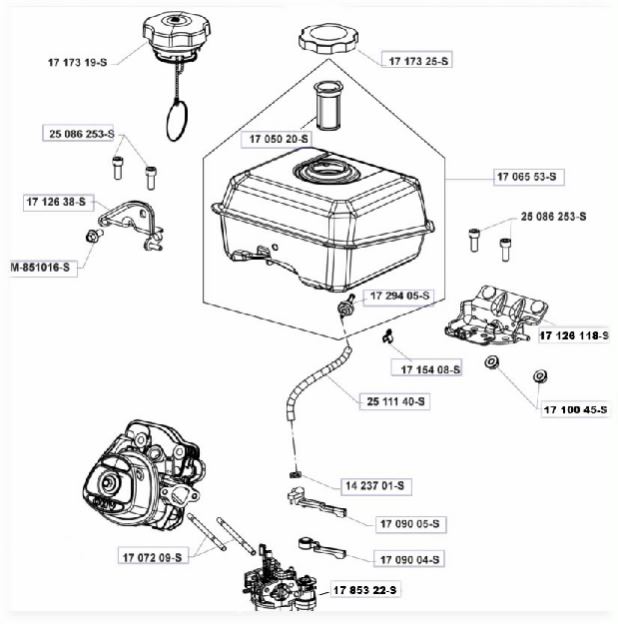

Схема модуля Система питания (Средство малой механизации РЫБИНКА -01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 105168 | Бензобак в сборе 17 065 53-S | ||||
| 113192 | Кронштейн 17 126 118-S | ||||
| 105165 | Крышка топливного бака 17 173 19-S | ||||
| 113090 | Рычаг 17 090 05-S | ||||
| 113089 | Рычаг 17 090 04-S | ||||
| 113088 | Штифт 17 072 09-S | ||||
| 105169 | Шланг топливный 25 111 40-S | ||||
| 113087 | Зажим 17 154 08-S | ||||
| 113125 | Хомут 14 237 01-S | ||||
| 113085 | Винт 8x1.25x16 M-851016-S | ||||
| 113086 | Кронштейн топливного бака 17 126 38-S | ||||
| 105170 | Карбюратор 17 853 22-S | ||||
| 105162 | Болт фиксирующий 25 086 253-S | ||||
| 105253 | Крышка топливного бака 17 173 25-S | ||||
| 105167 | Штуцер бензобака 17 294 05-S | ||||
| 105166 | Фильтр топливный грубой очистки 17 050 20-S | ||||
| 113193 | Гайка 17 100 45-S |
Вернуться к выбору другого модуля (Средство малой механизации РЫБИНКА -01).
