Корпус M10000010-01 — Средство малой механизации РЫБИНКА -01
Модуль: 107453 — Корпус M10000010-01
Используется: Средство малой механизации РЫБИНКА -01
Средство малой механизации РЫБИНКА -01
Подробная информация, отзывы, характеристики, фотографии

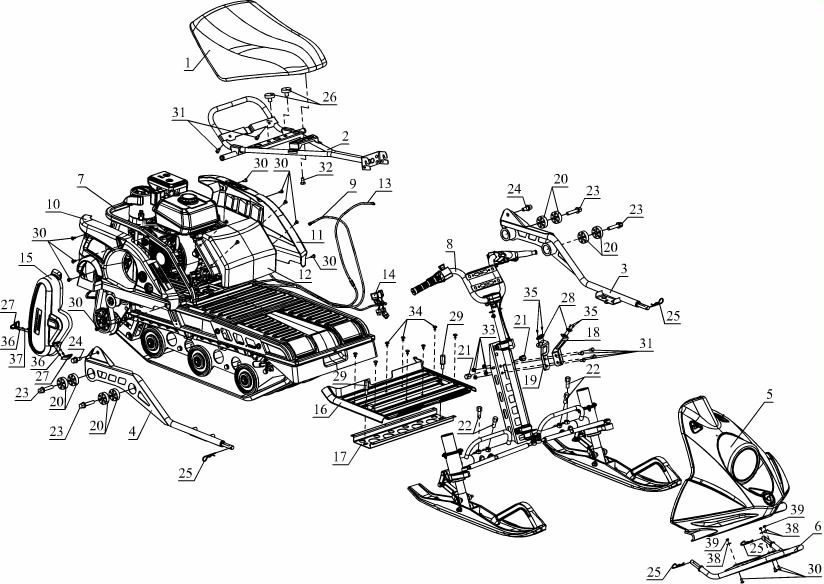

Схема модуля Корпус M10000010-01 (Средство малой механизации РЫБИНКА -01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 117424 | 119802080-01 | Сайлент-блок L10000030 (4 шт.) в упаковке | |||
| 1 | 100376 | M10100340 | Сиденье | ||
| 2 | 101454 | M10100350 | Рама сидения | ||
| 3 | 101445 | M10100280 | Рама | ||
| 4 | 101450 | M10100280-01 | Рама | ||
| 5 | 102026 | M10700050 | Капот в сборе | ||
| 6 | 101665 | M10100410 | Бампер | ||
| 7 | 101503 | M10600200 | Трансмиссия | ||
| 8 | 101538 | M10300250 | Управление рулевое | ||
| 9 | 108249 | Трос газа BW-H32 фирма KT-MOTOR INDUSTRY CO,LTD,Тайвань | Введен взамен троса газа М10800040 | ||
| 9 | 100380 | Трос газа M10800040 | Аннулирован и заменен на трос газа BW-H32 | ||
| 10 | 100328 | M10100227 | Кожух правый | ||
| 11 | 100330 | M10100229 | Кожух левый | ||
| 12 | 100329 | M10100228 | Кожух верхний | ||
| 13 | 100379 | Трос тормоза M10600180 | |||
| 14 | 101867 | M11100090 | Монтаж жгутов | ||
| 15 | 100316 | M10100225 | Кожух цепи наружный | ||
| 16 | 101941 | M10100501 | Подножка | ||
| 17 | 101936 | M10100494 | Кронштейн | ||
| 18 | 101943 | M10100502 | Кронштейн | ||
| 19 | 103410 | M10100502-01 | Кронштейн | ||
| 20 | 77399 | L10000030 | Сайлент-блок | 12.12.2002 | |
| 21 | 94006 | M10300055 | Гайка | ||
| 22 | 101935 | M10100487 | Болт | ||
| 23 | 101684 | M10100430 | Болт с шайбой | ||
| 24 | 101933 | M10100440 | Болт с шайбой | ||
| 25 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 26 | 15610 | C40000042 | Опора | 01.11.1999 | |
| 27 | 18069 | Замок 010 ОСТ 95 2253-81 | 22.07.2005 | ||
| 28 | 82774 | Деталь сопряженная 85-35-295-15 | |||
| 29 | 101874 | M10100470 | Болт с шайбой | ||
| 30 | 83241 | Винт М6х16 LI-FL10P | |||
| 31 | 66490 | Болт М8х16 DIN 933-88P | |||
| 32 | 68938 | Болт М10х20 DIN 933-88P | 17.12.2007 | ||
| 33 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 34 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 35 | 82780 | Заклепка 3,2х12 DIN 7337-A | |||
| 36 | 69137 | Заклепка 3,2х8 DIN 7337-A | 01.01.2006 | ||
| 37 | 65183 | Шайба 3 DIN 125-PA | |||
| 38 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 39 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 |
