Трансмиссия М10600200 — Средство малой механизации РЫБИНКА -01
Модуль: 106557 — Трансмиссия М10600200
Используется: Средство малой механизации РЫБИНКА -01
Средство малой механизации РЫБИНКА -01
Подробная информация, отзывы, характеристики, фотографии

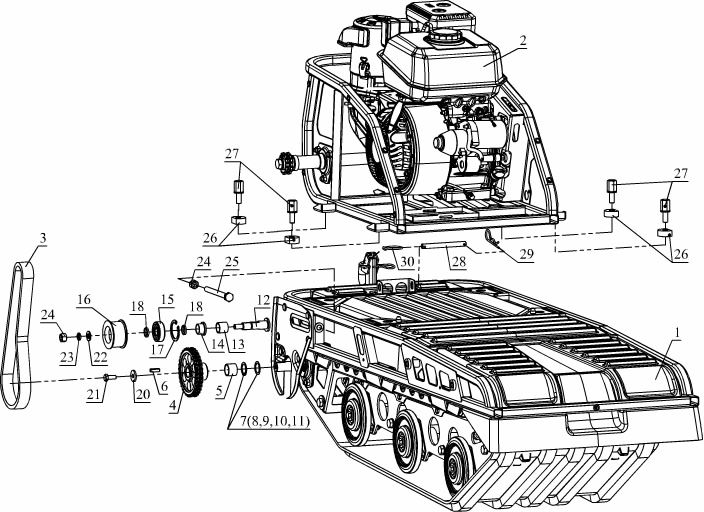

Схема модуля Трансмиссия М10600200 (Средство малой механизации РЫБИНКА -01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 101535 | M10200200 | Движитель | ||
| 2 | 101467 | M10600160 | Платформа | ||
| 3 | 104749 | Цепь привода распределительного вала 9R2-02.40 n=76 | |||
| 4 | 101677 | M10600101 | Звездочка | ||
| 5 | 101549 | M10600109 | Втулка | ||
| 6 | 68966 | Шпонка 6х6х20 DIN 6885-B | 01.01.2006 | ||
| 7 | 12226 | 340600001 | Кольцо регулировочное | 04.03.1997 | подбор |
| 8 | 12227 | 340600001-01 | Кольцо регулировочное | 04.03.1997 | подбор |
| 9 | 12228 | 340600001-02 | Кольцо регулировочное | 04.03.1997 | подбор |
| 10 | 12470 | 340600001-03 | Кольцо регулировочное | 04.03.1997 | подбор |
| 11 | 17953 | 340600001-04 | Кольцо регулировочное | 01.01.2008 | Наиб. кол. |
| 12 | 101548 | M10600108 | Ось | ||
| 13 | 101550 | M10600111 | Втулка | ||
| 14 | 101682 | M10600112 | Втулка | ||
| 15 | 97759 | Подшипник 6302-2NSE фирма NACHI | |||
| 16 | 101547 | M10600107 | Ролик | ||
| 17 | 85591 | Кольцо 42 DIN 472-ST-P | |||
| 18 | 94305 | M10600084 | Кольцо | ||
| 20 | 17559 | C40600603 | Шайба | ||
| 21 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 22 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 23 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 24 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 25 | 54881 | Болт М10х120 DIN 933-88P | |||
| 26 | 101673 | M10100198 | Гайка | ||
| 27 | 103367 | M10100470-01 | Болт с шайбой | ||
| 28 | 101507 | M10100473 | Палец | ||
| 29 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 30 | 10092 | 110100215 | Кольцо пружинное | 08.06.2001 |
