Подвеска передняя и лыжа для М10000010-01 — Средство малой механизации РЫБИНКА -01

Модуль: 106274 — Подвеска передняя и лыжа для М10000010-01

Используется: Средство малой механизации РЫБИНКА -01

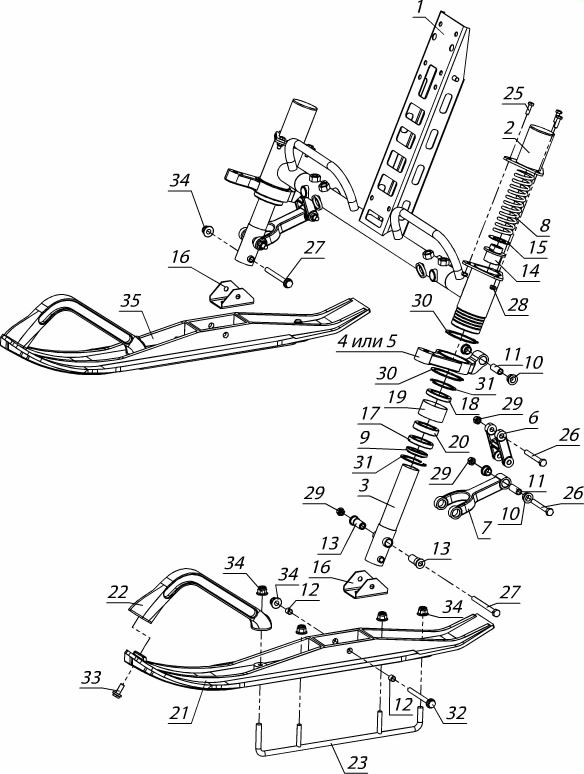

Схема модуля Подвеска передняя и лыжа для М10000010-01 (Средство малой механизации РЫБИНКА -01)

№	Код	Артикул	Название детали	Год	Примечание
	123824	119802950-04	Болт М6х20 DIN 933-88Р (10 шт.) в упаковке
1	101902	M10100400	Траверса
2	90371	M10300010	Крышка
3	90379	M10300060	Шкворень
4	101909	M10300290	Рычаг в сборе
5	101910	M10300290-01	Рычаг в сборе
6	90410	M10300005	Рычаг
7	90409	M10300006	Рычаг
8	90570	M10300031	Пружина
9	92734	M10300034	Манжета
10	92768	M10300043	Втулка
11	92769	M10300044	Втулка
12	92773	M10300048	Втулка
13	94003	M10300052	Втулка
14	95344	M10300061	Упор
15	97078	M10300064	Шайба
16	98324	M10300065	Кронштейн
17	101931	M10300088	Кольцо
18	101891	M10300074	Втулка
19	101895	M10300075	Втулка
20	101892	M10300076	Втулка
21	93965		Лыжа для снегохода 3103001 (Китай)
22	93996		Рукоятка лыжи 31030051
23	93995		Подрез 3103010
25	65506		Болт М6х20 DIN 933-88P		Взамен Болт М6x16 DIN 933-88P с 15.04.2014г.
26	66486		Болт М8х65 DIN 931-88P	01.01.2006
27	70255		Болт М8х90 DIN 931-88P
28	68940		Гайка М6 DIN 985-8Р	01.01.2006
29	68942		Гайка М8 DIN 985-8P		примен. с бампером 110101960
30	101907		Кольцо B58 DIN 471-ST- P
31	101908		Кольцо В50 DIN 472-ST-P
32	93994		Болт 3103003
33	71462		Винт М8х25 DIN 912-88P	28.12.2007
34	93993		Гайка Q33008 (M8)
35	101987		Лыжа CSZ150XDA-2901100
