Платформа M10600160 — Средство малой механизации РЫБИНКА -01
Модуль: 105810 — Платформа M10600160
Используется: Средство малой механизации РЫБИНКА -01
Средство малой механизации РЫБИНКА -01
Подробная информация, отзывы, характеристики, фотографии

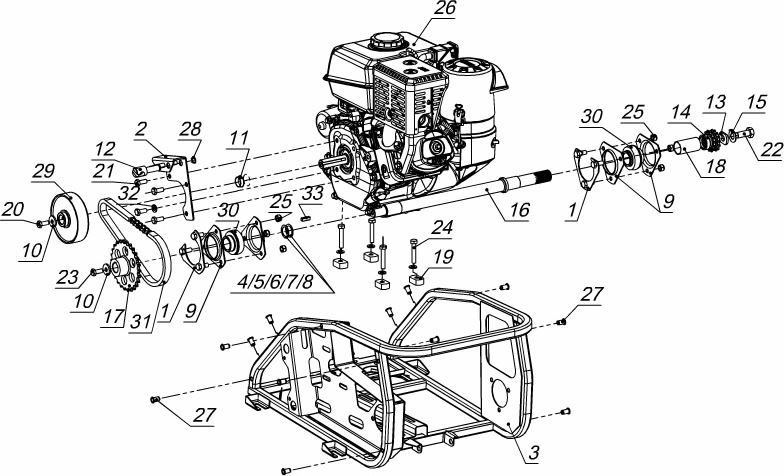

Схема модуля Платформа M10600160 (Средство малой механизации РЫБИНКА -01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 14066 | C40200210 | Накладка | ||
| 2 | 99664 | C70600030 | Кронштейн тормоза | ||
| 3 | 101229 | M10100270 | Рама подмоторная | ||
| 4 | 12226 | 340600001 | Кольцо регулировочное | 04.03.1997 | подбор |
| 5 | 12227 | 340600001-01 | Кольцо регулировочное | 04.03.1997 | подбор |
| 6 | 12228 | 340600001-02 | Кольцо регулировочное | 04.03.1997 | подбор |
| 7 | 12470 | 340600001-03 | Кольцо регулировочное | 04.03.1997 | подбор |
| 8 | 17953 | 340600001-04 | Кольцо регулировочное | 01.01.2008 | Наиб. кол. |
| 9 | 14085 | C40200011 | Корпус подшипника | ||
| 10 | 17559 | C40600603 | Шайба | ||
| 11 | 101471 | M10600106 | Втулка | ||
| 12 | 99661 | C70600032 | Ось | ||
| 13 | 76864 | L10600027 | Шайба | ||
| 14 | 82989 | L10600095 | Звездочка | ||
| 15 | 82990 | L10600096 | Шайба | ||
| 16 | 101469 | M10600089 | Вал промежуточный | ||
| 17 | 101674 | M10600096 | Звездочка | ||
| 18 | 101470 | M10600097 | Втулка | ||
| 19 | 102117 | M10100198-01 | Гайка | ||
| 20 | 101958 | Болт 5/16-24-1" | |||
| 21 | 101675 | Болт 5/16-24-3/4" | |||
| 22 | 71539 | Болт М12х30 DIN 933-88P | |||
| 23 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 24 | 68943 | Болт М8х40 DIN 931-88P | |||
| 25 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 26 | 101762 | Двигатель Kohler CH270-0115 | |||
| 27 | 101590 | Заклепка резьбовая TCD 0630 (М6) | |||
| 28 | 76915 | Кольцо 12 DIN 471-ST-P | |||
| 29 | 99491 | Муфта сцепления 12-26-12-01041 MAX-TORQUE | |||
| 30 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 31 | 101592 | Цепь приводная роликовая 48 звеньев | |||
| 31 | 112400 | Цепь роликовая 420 48 Tend.00.00 | Введена взамен Цепи роликовой 48 звеньев (изв. М1.015) | ||
| 32 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 33 | 68966 | Шпонка 6х6х20 DIN 6885-B | 01.01.2006 |
Вернуться к выбору другого модуля (Средство малой механизации РЫБИНКА -01).
