Движитель М10000010-01 — Средство малой механизации РЫБИНКА -01
Модуль: 105747 — Движитель М10000010-01
Используется: Средство малой механизации РЫБИНКА -01
Средство малой механизации РЫБИНКА -01
Подробная информация, отзывы, характеристики, фотографии

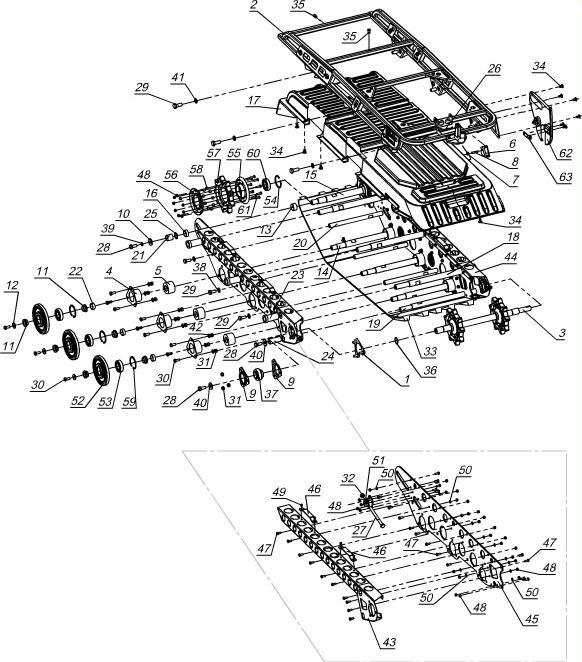

Схема модуля Движитель М10000010-01 (Средство малой механизации РЫБИНКА -01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 88228 | 119801040-04 | Катки L30200680 (2 шт.) в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 14066 | C40200210 | Накладка | ||
| 2 | 101478 | M10100260 | Рама | ||
| 3 | 101688 | M10200180 | Вал ведущий в сборе | ||
| 4 | 101691 | M10200230 | Корпус | ||
| 5 | 101695 | M10200240 | Сайлентблок | ||
| 6 | 14380 | C40100086 | Скоба сцепки | 19.12.2000 | |
| 7 | 14381 | C40100087 | Пружина сцепки | 22.05.2009 | |
| 8 | 14382 | C40100089 | Штифт | ||
| 9 | 14085 | C40200011 | Корпус подшипника | ||
| 10 | 17925 | C40200024 | Шайба | ||
| 11 | 14617 | C40200256 | Втулка | ||
| 12 | 17559 | C40600603 | Шайба | ||
| 13 | 93542 | M10200042 | Втулка | ||
| 14 | 101513 | M10200063 | Ось | ||
| 15 | 101514 | M10200064 | Ось | ||
| 16 | 101537 | M10200065 | Втулка | ||
| 17 | 100318 | M10200069 | Кожух гусенницы | ||
| 18 | 101509 | M10200078 | Стяжка | ||
| 19 | 101510 | M10200079 | Стяжка | ||
| 20 | 101508 | M10200081 | Стяжка | ||
| 21 | 101511 | M10200082 | Втулка | ||
| 22 | 101785 | M10200083 | Втулка | ||
| 23 | 101523 | M10200073 | Втулка | ||
| 24 | 101524 | M10200074 | Втулка | ||
| 25 | 68799 | L30200518 | Кольцо | 30.07.2007 | |
| 26 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 27 | 54881 | Болт М10х120 DIN 933-88P | |||
| 28 | 82514 | Болт М10х25 DIN 933-88P | |||
| 29 | 71539 | Болт М12х30 DIN 933-88P | |||
| 30 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 31 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 32 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 33 | 116966 | Гусеница ЛГБ 003000 ЗЧ | |||
| 34 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 35 | 101590 | Заклепка резьбовая TCD 0630 (М6) | |||
| 36 | 91431 | Кольцо B25 DIN 471 ST- P | Введены взамен С40200023. | ||
| 37 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 38 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 39 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 40 | 54896 | Шайба 10 DIN 9021-P | |||
| 41 | 71466 | Шайба 12 DIN127-PB | |||
| 42 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 43 | 101527 | M10200290 | Усилитель в сборе | ||
| 44 | 101532 | M10200290-01 | Усилитель в сборе | ||
| 45 | 101517 | M10200062 | Боковина | ||
| 46 | 101515 | M10200077 | Скоба | ||
| 47 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 48 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 49 | 85005 | Заклепка St/St 4,8х12 DIN 7337-A | введены по L1.007 взамен 4.8х10 | ||
| 50 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 51 | 101525 | M10200320 | Кронштейн натяжителя | ||
| 52 | 83546 | Каток L30200680 | |||
| 53 | 18259 | Подшипник 180205кс17 ГОСТ 8882-75 (6205.2RSD.Р6Q6/С9;С17)* | |||
| 54 | 91432 | Кольцо A52 Ц9.хр ГОСТ 13943-86 | |||
| 55 | 92965 | M10200100 | Корпус подшипника | ||
| 56 | 97325 | M10200031-01 | Ступица | ||
| 57 | 10181 | 110200015 | Звездочка | 02.06.2003 | допускается замена на 110200017 |
| 58 | 10251 | 110200521 | Втулка | 05.06.1987 | |
| 59 | 15861 | Кольцо В52 Ц9.хр ГОСТ 13943-86 | 04.03.1997 | ||
| 61 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 62 | 100317 | M10100226 | Кожух цепи внутренний | ||
| 63 | 77945 | Крючок ЛОГК 096.003 | 19.05.2009 | с 02.2010 изменено количество на 2шт. |
