Трансмиссия C70600200 — Снегоход ТАЙГА РМ Рысь
Модуль: 112215 — Трансмиссия C70600200
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

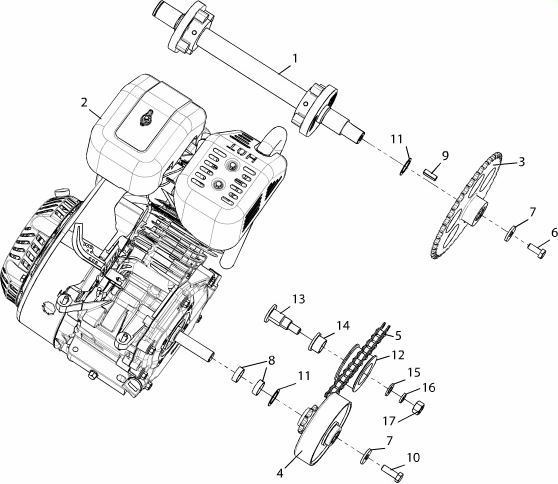

Схема модуля Трансмиссия C70600200 (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 112018 | C70600200 | Трансмиссия | Введен с 1.09.13 взамен С70600100 | ||
| 1 | 99293 | C70200050 | Вал ведущий | ||
| 2 | 99974 | Двигатель Kohler SH265-0021 | |||
| 3 | 99469 | C70600001 | Звездочка | ||
| 4 | 99491 | Муфта сцепления 12-26-12-01041 MAX-TORQUE | |||
| 5 | 100389 | Цепь приводная роликовая 80 звеньев | |||
| 6 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 7 | 17559 | C40600603 | Шайба | ||
| 8 | 101471 | M10600106 | Втулка | ||
| 9 | 68966 | Шпонка 6х6х20 DIN 6885-B | 01.01.2006 | ||
| 10 | 101958 | Болт 5/16-24-1" | |||
| 11 | 17953 | 340600001-04 | Кольцо регулировочное | 01.01.2008 | Наиб. кол. |
| 11 | 12470 | 340600001-03 | Кольцо регулировочное | 04.03.1997 | подбор |
| 11 | 12228 | 340600001-02 | Кольцо регулировочное | 04.03.1997 | подбор |
| 11 | 12227 | 340600001-01 | Кольцо регулировочное | 04.03.1997 | подбор |
| 11 | 12226 | 340600001 | Кольцо регулировочное | 04.03.1997 | подбор |
| 12 | 101553 | M10600210 | Ролик в сборе | ||
| 13 | 110342 | C70600036 | Ось | ||
| 14 | 110341 | C70600037 | Втулка | ||
| 15 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 16 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 17 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 |
