Рама C70100280 — Снегоход ТАЙГА РМ Рысь
Модуль: 112208 — Рама C70100280
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

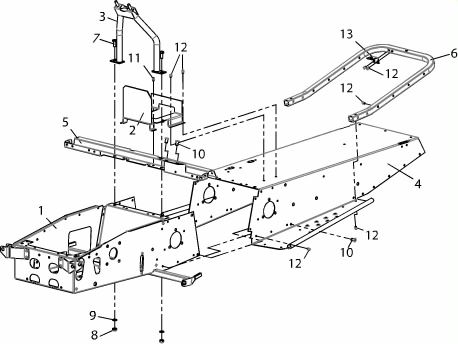

Схема модуля Рама C70100280 (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 112007 | C70100280 | Рама | Введен взамен С70100180 с 1.09.13 | ||
| 1 | 112005 | C70100270 | Носок рамы | ||
| 2 | 112002 | C70100240 | Кронштейн | ||
| 3 | 112009 | C70300210 | Кронштейн руля | ||
| 4 | 111995 | C70100258 | Тоннель | ||
| 5 | 111994 | C70100252 | Кронштейн поперечный | ||
| 6 | 92993 | C70100155 | Труба | ||
| 7 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 8 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 9 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 10 | 101590 | Заклепка резьбовая TCD 0630 (М6) | |||
| 11 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 12 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 13 | 110579 | C70100178 | Кронштейн |
