Кронштейны для крепления пластика — Снегоход ТАЙГА РМ Рысь
Модуль: 108383 — Кронштейны для крепления пластика
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

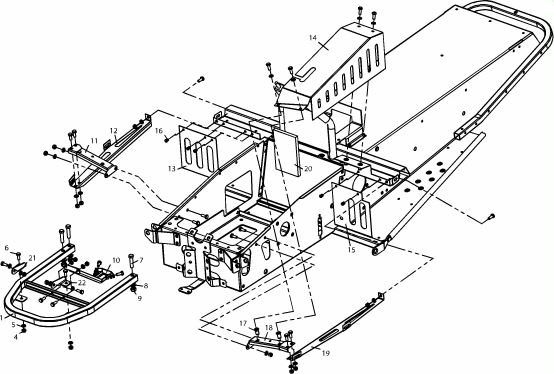

Схема модуля Кронштейны для крепления пластика (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 99471 | C70100120 | Бампер | ||
| 2 | 103679 | C70000018 | Кронштейн | Аннулирован с декабря 2013 года, заменен на поз. 21 | |
| 3 | 103680 | C70000018-01 | Кронштейн | Аннулирован с декабря 2013 года, заменен на поз. 22 | |
| 4 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 5 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 6 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 7 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
| 8 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 9 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 10 | 99480 | C70100122 | Кронштейн | ||
| 11 | 104155 | C70000022 | Кронштейн | ||
| 12 | 104153 | C70000021 | Кронштейн | ||
| 13 | 93549 | C70100154 | Кронштейн | ||
| 14 | 103678 | C70000017 | Кожух защитный | ||
| 15 | 93548 | C70100153 | Кронштейн | ||
| 16 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 17 | 101590 | Заклепка резьбовая TCD 0630 (М6) | |||
| 18 | 104156 | C70000022-01 | Кронштейн | ||
| 19 | 104154 | C70000021-01 | Кронштейн | ||
| 20 | 103726 | C70000019 | Накладка | ||
| 21 | 113461 | C70000024 | Кронштейн | Взамен поз. 2 с декабря 2013 года | |
| 22 | 113462 | C70000024-01 | Кронштейн | Взамен поз. 3 с декабря 2013 года |
