Подвеска передняя и лыжа для C70300100 — Снегоход ТАЙГА РМ Рысь
Модуль: 106116 — Подвеска передняя и лыжа для C70300100
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

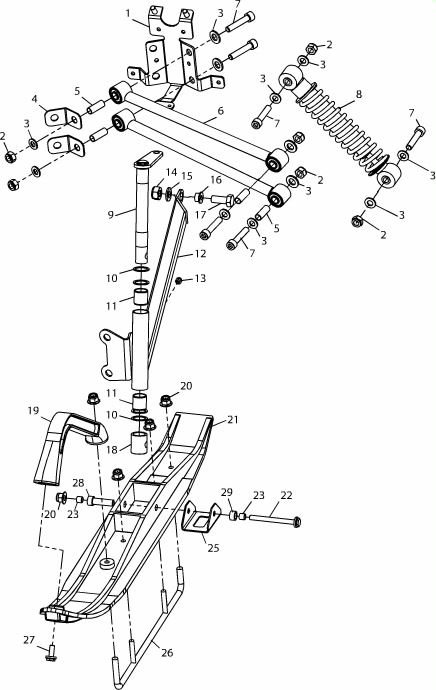

Схема модуля Подвеска передняя и лыжа для C70300100 (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 101661 | C70300130 | Кронштейн | ||
| 2 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 3 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 4 | 93059 | C70300053 | Кронштейн передний | ||
| 5 | 103652 | C70300103 | Втулка | ||
| 6 | 93087 | C70300060 | Рычаг поперечный | ||
| 7 | 83115 | Винт М10х50 DIN 912 88P | |||
| 8 | 105456 | C70300150 | Амортизатор в сборе | ||
| 9 | 93088 | C70300070 | Шкворень | ||
| 10 | 93084 | C70300083 | Шайба | ||
| 11 | 93069 | C70300045 | Втулка | ||
| 12 | 93085 | C70300040 | Рычаг продольный | ||
| 12 | 93544 | C70300040-01 | Рычаг продольный | ||
| 13 | 12564 | Масленка 1.1 Ц6 ГОСТ 19853-74 | Введена с 1.03.15. | ||
| 14 | 83230 | Гайка М12 DIN 985-8P | |||
| 15 | 73041 | Шайба 12 DIN125-A | |||
| 16 | 98906 | C70300102 | Втулка | ||
| 17 | 71539 | Болт М12х30 DIN 933-88P | |||
| 18 | 93070 | C70300081 | Втулка | ||
| 19 | 93996 | Рукоятка лыжи 31030051 | |||
| 20 | 93993 | Гайка Q33008 (M8) | |||
| 21 | 93965 | Лыжа для снегохода 3103001 (Китай) | |||
| 22 | 93994 | Болт 3103003 | |||
| 23 | 92773 | M10300048 | Втулка | ||
| 24 | 98905 | C70300101 | Втулка | аннулирована с декабря 2013 и заменена на С70300164 и С70300165 | |
| 25 | 98324 | M10300065 | Кронштейн | ||
| 26 | 93995 | Подрез 3103010 | |||
| 27 | 93997 | Болт фланцевый шестигранный Q1840820 (M8x20) | |||
| 28 | 113330 | C70300164 | Втулка | Введена взамен поз. 24 с декабря 2013 года, совместно с поз. 29 | |
| 29 | 113331 | C70300165 | Втулка | Введена взамен поз. 24 с декабря 2013 года, совместно с поз. 28 |
