Капот C70700010 — Снегоход ТАЙГА РМ Рысь
Модуль: 105956 — Капот C70700010
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

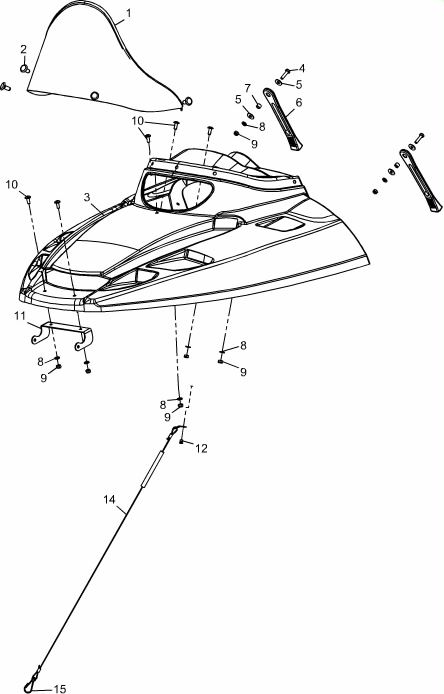

Схема модуля Капот C70700010 (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 118437 | C79800030 | Капот C70700010 в упаковке | |||
| 118438 | C79800040 | Капот C70700001 в упаковке | |||
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 1 | 101348 | C70700040 | Стекло в сборе | ||
| 2 | 83470 | Держатель 2108-5402270 | Аннулирован и заменен на держатель+фиксатор обивки зад.дв. ВАЗ 2108 | ||
| 3 | 99477 | C70700001 | Капот | ||
| 4 | 65174 | Болт М6х25 DIN 933-88Р | |||
| 5 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 6 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 7 | 14409 | C40700107 | Втулка | 09.08.2004 | |
| 8 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 9 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 10 | 83241 | Винт М6х16 LI-FL10P | |||
| 11 | 103649 | C70700022 | Кронштейн | Аннулирован с 10.03.14. Заменен С70700023 | |
| 11 | 114580 | C70700023 | Кронштейн | Введен взамен С70700022 с 10.03.14 | |
| 12 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 14 | 107615 | Трос капота ТК.РМ.407-1,5-560 | Введен с карабином-защелкой взамен С40700560 | ||
| 14 | 88900 | C40700560 | Трос | 01.07.2011 | Аннулирован и заменен на трос капота ТК.РМ.407-1.5-560 и карабин-защелку |
| 15 | 116794 | Карабин тип А 40мм 119600 "РУСКОНЕКТ" | Введен взамен карабина защелки SPH 040 с 10.09.14 | ||
| 15 | 13711 | Карабин защелка оцинкованный SРH 040 DIN 5287 FОRМ А | 12.09.2007 |
