Движитель гусеничный C70200100 — Снегоход ТАЙГА РМ Рысь
Модуль: 105752 — Движитель гусеничный C70200100
Используется: Снегоход ТАЙГА РМ Рысь
Снегоход ТАЙГА РМ Рысь
Подробная информация, отзывы, характеристики, фотографии

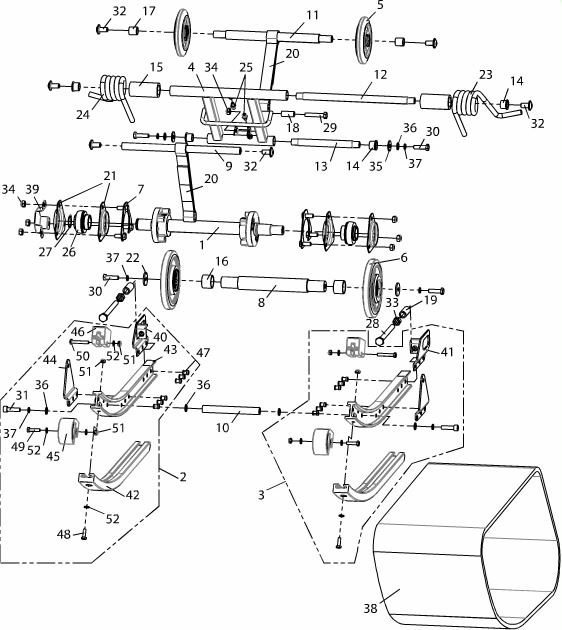

Схема модуля Движитель гусеничный C70200100 (Снегоход ТАЙГА РМ Рысь)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107104 | 119802060 | Отбойник К10200269 в упаковке | |||
| 123982 | 119801040-09 | Катки C40201705 (2 шт.) в упаковке | |||
| 123980 | 119801040-07 | Катки C40201703 (2 шт.) в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 99293 | C70200050 | Вал ведущий | ||
| 2 | 99033 | C70200020 | Рельс направляющий | ||
| 3 | 99034 | C70200020-01 | Рельс направляющий | ||
| 4 | 93515 | C70200010 | Рычаг подвески | ||
| 5 | 68785 | L30200430 | Каток | 01.12.2009 | |
| 6 | 80947 | L30200770 | Каток | ||
| 7 | 14066 | C40200210 | Накладка | ||
| 8 | 93526 | C70200011 | Ось задней подвески | ||
| 9 | 93524 | C70200007 | Ось | ||
| 10 | 93525 | C70200008 | Ось | ||
| 11 | 93894 | C70200009 | Ось | ||
| 12 | 99298 | C70200019 | Ось | ||
| 13 | 99026 | C70200042 | Ось | ||
| 14 | 93521 | C70200006 | Втулка | ||
| 15 | 99027 | C70200043 | Втулка | ||
| 16 | 93522 | C70200012 | Втулка | ||
| 17 | 97182 | C70200017 | Втулка | ||
| 18 | 104978 | C70200073 | Втулка | ||
| 19 | 13956 | C40200029 | Втулка | ||
| 20 | 93527 | C70200013 | Ремень | ||
| 21 | 14085 | C40200011 | Корпус подшипника | ||
| 22 | 17648 | K10200291 | Шайба | 27.03.2002 | |
| 23 | 99980 | Пружина левая для детского снегохода | |||
| 24 | 99979 | Пружина правая для детского снегохода | |||
| 25 | 12564 | Масленка 1.1 Ц6 ГОСТ 19853-74 | Введена с 1.03.15. | ||
| 26 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 27 | 74304 | Кольцо 25 DIN 471-ST- P | |||
| 28 | 54881 | Болт М10х120 DIN 933-88P | |||
| 29 | 74103 | Болт М8х45 DIN 931-88P | |||
| 30 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 31 | 68956 | Винт М8х30 DIN 912-88P | 01.01.2006 | ||
| 32 | 82515 | Винт М10х20 LI-FL10P | |||
| 33 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 34 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 35 | 66365 | Шайба 8 DIN 9021-P | примен. с бампером 110101960 | ||
| 36 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 37 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 38 | 116965 | Гусеница ЛГК 342.000 ЗЧ | |||
| 39 | 111299 | C70100159 | Кожух | Введен с 1.09.13 | |
| 40 | 99028 | C70200030 | Кронштейн | ||
| 41 | 99031 | C70200030-01 | Кронштейн | ||
| 42 | 93529 | C70200016 | Накладка | ||
| 43 | 99021 | C70200021 | Рельс | ||
| 44 | 99022 | C70200024 | Щека | ||
| 45 | 14619 | C40200254 | Наконечник | ||
| 46 | 17132 | K10200269 | Отбойник | ||
| 47 | 69214 | Заклепка ЛОГК 0568 | |||
| 48 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 49 | 65174 | Болт М6х25 DIN 933-88Р | |||
| 50 | 68945 | Болт М6х40 DIN 933-88P | 01.01.2006 | ||
| 51 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 52 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 |
