Карбюратор и воздуховоды — Квадроцикл РМ-500
Модуль: 98883 — Карбюратор и воздуховоды
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

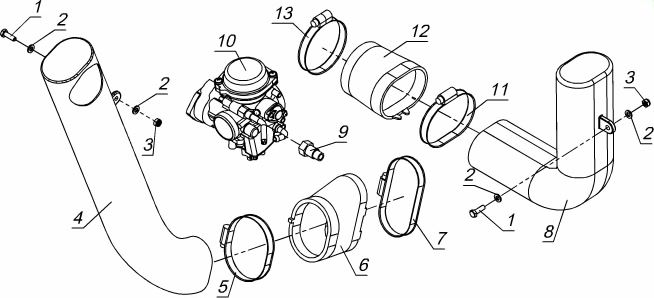

Схема модуля Карбюратор и воздуховоды (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 2 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 3 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 4 | 94250 | V10700031 | Воздуховод | ||
| 5 | 91517 | Хомут 924717 | |||
| 6 | 91516 | Патрубок передний 924696 | |||
| 7 | 91515 | Хомут 924719 | |||
| 8 | 94251 | V10700032 | Воздуховод | ||
| 9 | 88867 | 925285 | Заглушка | ||
| 10 | 88866 | Карбюратор в сборе 924850 | |||
| 11 | 91520 | Хомут 924713 | |||
| 12 | 91518 | Патрубок задний 924097 | |||
| 13 | 91519 | Хомут R66001 |
