Механизм переключения (До 25.05.13) — Квадроцикл РМ-500
Модуль: 98882 — Механизм переключения (До 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

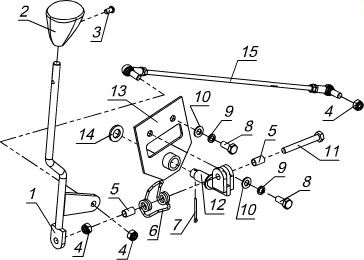

Схема модуля Механизм переключения (До 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 92016 | V10100430 | Рычаг | ||
| 2 | 85248 | Рукоятка рычага 25721-AX100-000 | |||
| 3 | 85395 | Винт М 6Х16 07130-0616B | |||
| 4 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 5 | 92039 | V10100221 | Втулка | ||
| 6 | 91884 | V10100214 | Пружина | ||
| 7 | 92061 | Шплинт 2,5х30 DIN 94-P | |||
| 8 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 9 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 10 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 11 | 66486 | Болт М8х65 DIN 931-88P | 01.01.2006 | ||
| 12 | 91865 | V10100410 | Ось | ||
| 13 | 92014 | V10100420 | Кронштейн | ||
| 14 | 74054 | Шайба 12 DIN125-PA | 01.01.2006 | ||
| 15 | 97309 | V10100341 | Тяга переключения |
