Система питания — Квадроцикл РМ-500
Модуль: 98881 — Система питания
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

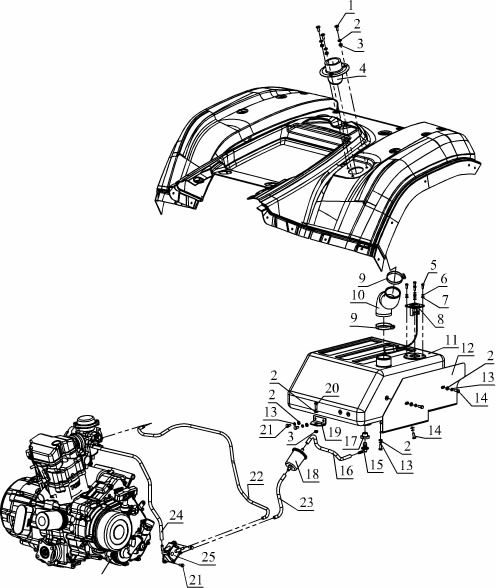

Схема модуля Система питания (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 83241 | Винт М6х16 LI-FL10P | |||
| 2 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 3 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 4 | 85445 | 44191-AX401-000 | Горловина заливная | ||
| 5 | 72712 | Болт М5х12 DIN 933-88P | 01.01.2006 | ||
| 6 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 7 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 8 | 85258 | Датчик уровня топлива 44116-AX400-000 | |||
| 9 | 85263 | 09402-60501 | Хомут | ||
| 10 | 97276 | V10700053 | Патрубок | ||
| 11 | 92047 | V10800010 | Бак топливный | ||
| 12 | 97239 | V10800020 | Защита | ||
| 13 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 14 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 15 | 97242 | V10800014 | Штуцер | ||
| 16 | 91511 | 44192-AX401-000 | Трубка топливная | ||
| 17 | 10985 | 110800047 | Втулка | 25.05.2006 | |
| 18 | 91113 | 412182 | Фильтр топливный | ||
| 19 | 91596 | V10800001 | Кронштейн | ||
| 20 | 66478 | Болт М6х20 DIN 933-88- | |||
| 21 | 69175 | Болт М6х12 DIN 933-88P | |||
| 22 | 91512 | 44195-AX401-000 | Трубка топливная | ||
| 23 | 85261 | 44194-AX401-000 | Трубка топливная | ||
| 24 | 85267 | 44193-AX401-000 | Трубка топливная | ||
| 25 | 88871 | 512188 | Насос топливный | ||
| 26 | 106487 | Крышка бензобака DT-002 |
