Подвеска задняя (До 25.05.13) — Квадроцикл РМ-500
Модуль: 98853 — Подвеска задняя (До 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

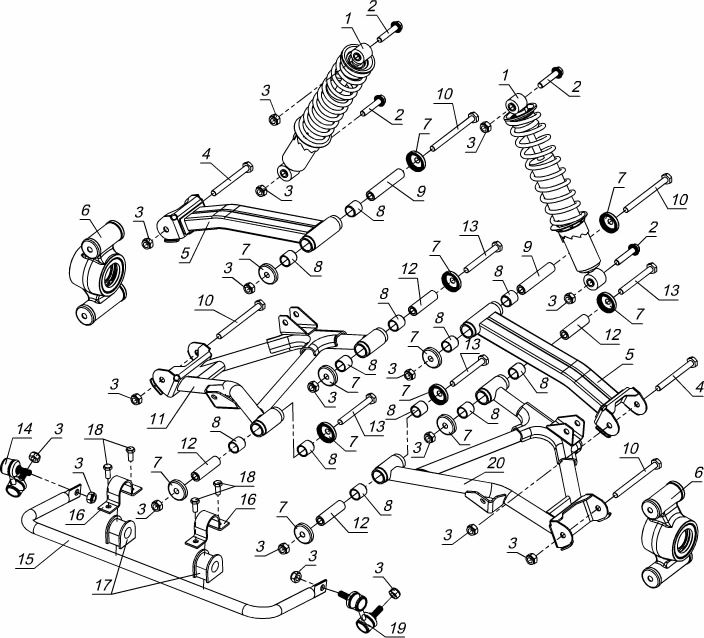

Схема модуля Подвеска задняя (До 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 92502 | Амортизатор задний в сборе 62100-AX401-000 | |||
| 2 | 92232 | Болт М10х50 DIN 6921-88P | |||
| 3 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 4 | 92060 | Болт М10х100 DIN 931-88P | |||
| 5 | 89216 | V10200040 | Рычаг | ||
| 6 | 85302 | 57800-AX301-000 | Шарнир в сборе | ||
| 7 | 97271 | Пыльник OS-8530 | |||
| 8 | 89218 | V10200002 | Втулка | ||
| 9 | 92109 | V10200021 | Втулка | ||
| 10 | 73045 | Болт М10х120 DIN 931-88P | |||
| 11 | 89273 | V10200050-01 | Рычаг | ||
| 12 | 89225 | V10200001 | Втулка | ||
| 13 | 71461 | Болт М10х90 DIN 931-88P | |||
| 14 | 85310 | 42310-AX300-000 | Шарнир стабилизатора правый | ||
| 15 | 86229 | Стабилизатор поперечной устойчивости 42301-AX304-000 | |||
| 16 | 86231 | 41650-AX301-000 | Скоба опоры | ||
| 17 | 86230 | 41640-AX301-000 | Опора | ||
| 18 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 19 | 85311 | 42320-AX300-000 | Шарнир стабилизатора левый | ||
| 20 | 89271 | V10200050 | Рычаг |
