Установка двигателя — Квадроцикл РМ-500
Модуль: 98804 — Установка двигателя
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

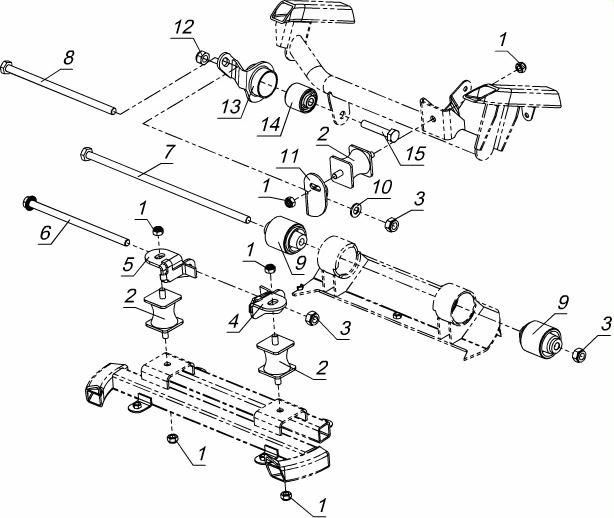

Схема модуля Установка двигателя (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 91084 | Гайка самоконтрящаяся М8х1.25 N10804 | |||
| 2 | 91087 | Демпфер 925255 | |||
| 3 | 91090 | Гайка самоконтрящаяся М10х1.25 GA551NT01 | |||
| 4 | 91088 | Кронштейн левый 925263 | |||
| 5 | 91097 | Кронштейн правый 925264 | |||
| 6 | 91096 | Болт фланцевый М10х186.5 S20020 | |||
| 7 | 91095 | Болт М10х1.25х310 S20044 | |||
| 8 | 91086 | Болт М10х1.25х205 S20011 | |||
| 9 | 91091 | Сайлентблок 925235 | |||
| 10 | 91092 | Шайба Т2.5 W99011 | |||
| 11 | 91093 | Кронштейн 925245 | |||
| 12 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 13 | 91089 | Кронштейн 925283 | |||
| 14 | 91094 | Сайлентблок 925256 | |||
| 15 | 74104 | Болт М10х55 DIN 931-88P |
