Тормоза задние (До 25.05.13) — Квадроцикл РМ-500
Модуль: 98782 — Тормоза задние (До 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

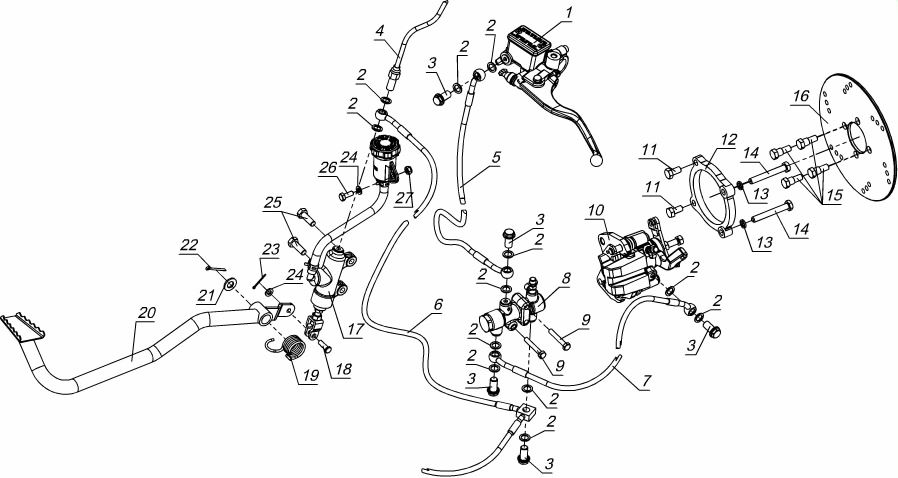

Схема модуля Тормоза задние (До 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 86732 | HBM-YV455-L | Главный тормозной цилиндр задний | ||
| 2 | 91295 | PW0006 | Шайба | ||
| 3 | 91293 | S0018 | Болт | ||
| 4 | 85292 | 58250-AX300-000 | Датчик стоп-сигнала ножного | ||
| 5 | 91290 | OP-0004/SPP | Шланг тормозной | ||
| 6 | 91299 | OP-0003/SPP | Шланг тормозной | ||
| 7 | 91289 | OP-0001/SPP | Шланг тормозной | ||
| 8 | 86731 | SV-YV317 | Делитель | ||
| 9 | 68945 | Болт М6х40 DIN 933-88P | 01.01.2006 | ||
| 10 | 91502 | 59410-AX302-000 | Суппорт задний в сборе | ||
| 11 | 66490 | Болт М8х16 DIN 933-88P | |||
| 12 | 85314 | 24610-AX301-000 | Кронштейн тормоза | ||
| 13 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 14 | 97287 | Болт М8х60 DIN 933-88P | |||
| 15 | 85415 | 09106-08013 | Винт М8Х24 | ||
| 16 | 91503 | 69211-AX300-000 | Диск тормозной задний | ||
| 17 | 86730 | BM-YV755 | Цилиндр ножного тормоза | ||
| 18 | 96169 | V10100251 | Ось | ||
| 19 | 85180 | 43182-AX102-000 | Пружина | ||
| 20 | 92012 | V10100390 | Рычаг тормоза | ||
| 21 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 22 | 92061 | Шплинт 2,5х30 DIN 94-P | |||
| 23 | 71470 | Шплинт 2х20 DIN 94-P | 01.01.2006 | ||
| 24 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 25 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 26 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 27 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 28 | 86181 | 59421-AX100-000 | Колодка тормозная задняя |
