Тормоза передние (До 25.05.13) — Квадроцикл РМ-500
Модуль: 98780 — Тормоза передние (До 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

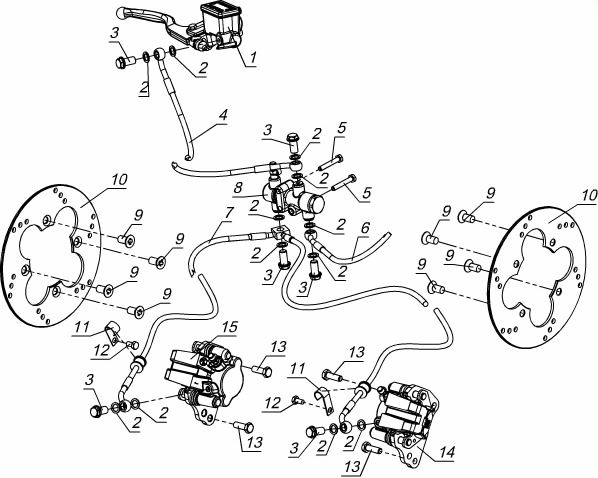

Схема модуля Тормоза передние (До 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 91288 | HBM-YV313-R | Главный тормозной цилиндр передний | ||
| 2 | 91295 | PW0006 | Шайба | ||
| 3 | 91293 | S0018 | Болт | ||
| 4 | 91289 | OP-0001/SPP | Шланг тормозной | ||
| 5 | 68945 | Болт М6х40 DIN 933-88P | 01.01.2006 | ||
| 6 | 91299 | OP-0003/SPP | Шланг тормозной | ||
| 7 | 91298 | OP-0002/SPP | Шланг тормозной | ||
| 8 | 86731 | SV-YV317 | Делитель | ||
| 9 | 85413 | 64512-AX102-000 | Винт М10Х20 | ||
| 10 | 85285 | 69211-AX100-000 | Диск тормозной | ||
| 11 | 85281 | 09403-14412 | Хомут | ||
| 12 | 69175 | Болт М6х12 DIN 933-88P | |||
| 13 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 14 | 85280 | 59400-AX300-000 | Суппорт передний левый в сборе | ||
| 15 | 85284 | 59300-AX300-000 | Суппорт передний правый в сборе | ||
| 16 | 86162 | 59401-AX100-000 | Колодка тормозная передняя |
