Корпус (До 25.05.13) — Квадроцикл РМ-500
Модуль: 98754 — Корпус (До 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

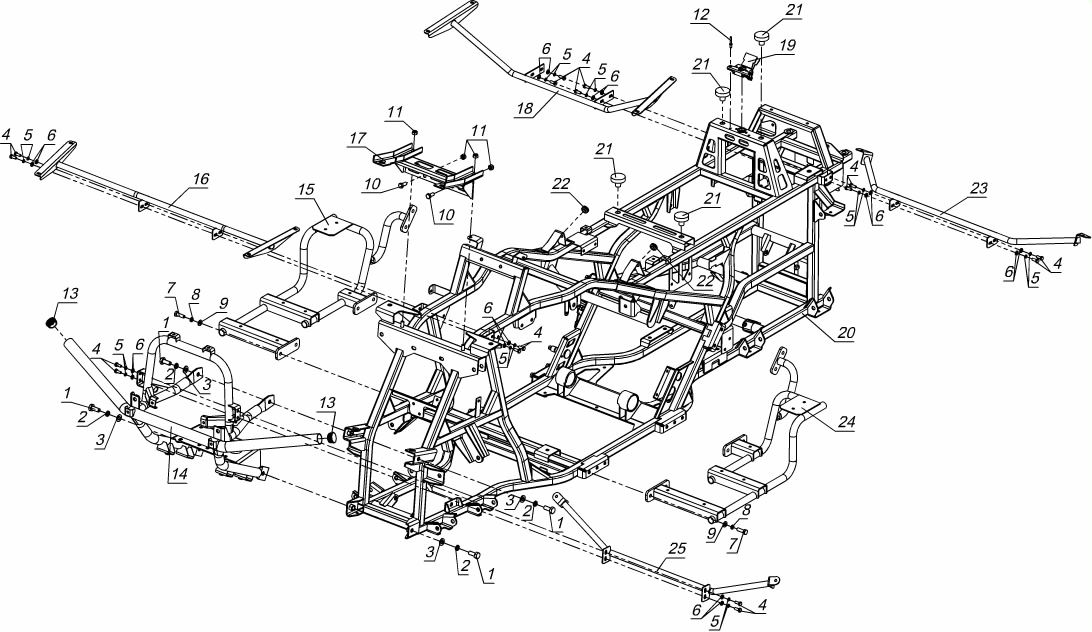

Схема модуля Корпус (До 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 82514 | Болт М10х25 DIN 933-88P | |||
| 2 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 3 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 4 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 5 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 6 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 7 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 8 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 9 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 10 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 11 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 12 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 13 | 97298 | V10000001 | Заглушка | ||
| 14 | 91197 | V10100230 | Бампер | ||
| 15 | 93590 | V10100670-01 | Кронштейн подножки | ||
| 16 | 92341 | V10100630 | Опора передняя | ||
| 17 | 90290 | V10100070 | Кронштейн | ||
| 18 | 91403 | V10100330 | Опора задняя | ||
| 19 | 86134 | L10100580 | Замок сиденья | ||
| 20 | 90287 | V10100200 | Рама | ||
| 21 | 15610 | C40000042 | Опора | 01.11.1999 | |
| 22 | 10086 | 110100203 | Втулка | 11.03.2003 | |
| 23 | 92299 | V10100580 | Опора задняя | ||
| 24 | 93589 | V10100670 | Кронштейн подножки | ||
| 25 | 92300 | V10100590 | Опора передняя |
