Сиденье — Квадроцикл РМ-500
Модуль: 98666 — Сиденье
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

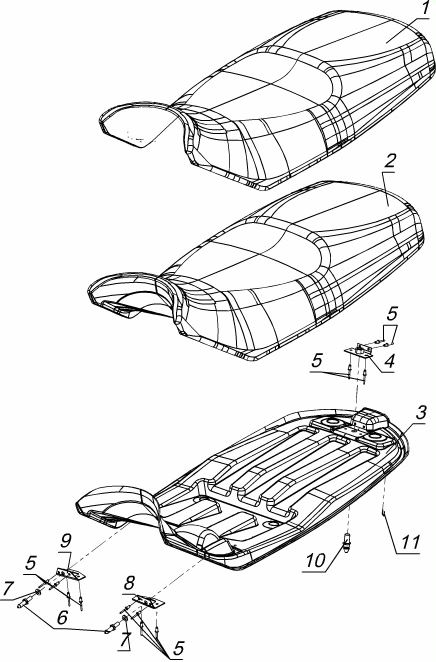

Схема модуля Сиденье (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 91963 | V10700040 | Чехол сиденья | ||
| 2 | 91962 | V10700041 | Подушка сиденья | ||
| 3 | 91993 | V10700015 | Поддон сиденья | ||
| 4 | 84169 | L10100560 | Кронштейн | ||
| 5 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 6 | 79825 | L10100314 | Фиксатор | ||
| 7 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 8 | 91028 | V10100240 | Кронштейн | ||
| 9 | 91029 | V10100240-01 | Кронштейн | ||
| 10 | 82703 | L10100195 | Фиксатор | ||
| 11 | 18421 | Скоба 14-12,9-0,95 SUМАКЕ 80-14 фирмы Suмаке Indusтriаl Со, Ltd | 25.01.2006 | ||
| 12 | 91964 | V10700050 | Сиденье |
