ШРУС передний правый (с 25.05.13) — Квадроцикл РМ-500
Модуль: 124021 — ШРУС передний правый (с 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

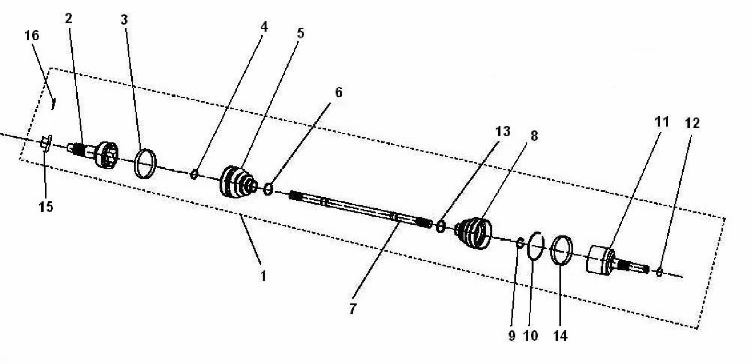

Схема модуля ШРУС передний правый (с 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102325 | 27200-058-02 | ШРУС передний правый | ||
| 2 | 124022 | 400063.0 | Шарнир наружный | ||
| 3 | 125510 | 0765-706R | Хомут наружный | ||
| 4 | 124024 | DC22016 | Кольцо стопорное | ||
| 5 | 125511 | C-1065 | Чехол защитный наружный | ||
| 6 | 125512 | 0285-706R | Хомут внутренний | ||
| 7 | 125514 | HS500216.0-1 | Вал привода | ||
| 8 | 125515 | C1861-001 | Чехол защитный внутренний | ||
| 9 | 125516 | SK727.0-4 | Кольцо стопорное | ||
| 10 | 125517 | SK-8-005.0-5 | Фиксатор шарнира внутреннего | ||
| 11 | 125518 | 300083.0 | Шарнир внутренний | ||
| 12 | 124032 | DC22514 | Кольцо стопорное | ||
| 13 | 125519 | 0260-706R | Хомут внутренний | ||
| 14 | 125520 | 0665-706R | Хомут наружный | ||
| 15 | 125521 | MH20-01 | Гайка | ||
| 16 | 110610 | Шплинт 3.2х40 GB/T91 |
