Редуктор задний (до 25.05.13) — Квадроцикл РМ-500
Модуль: 122565 — Редуктор задний (до 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

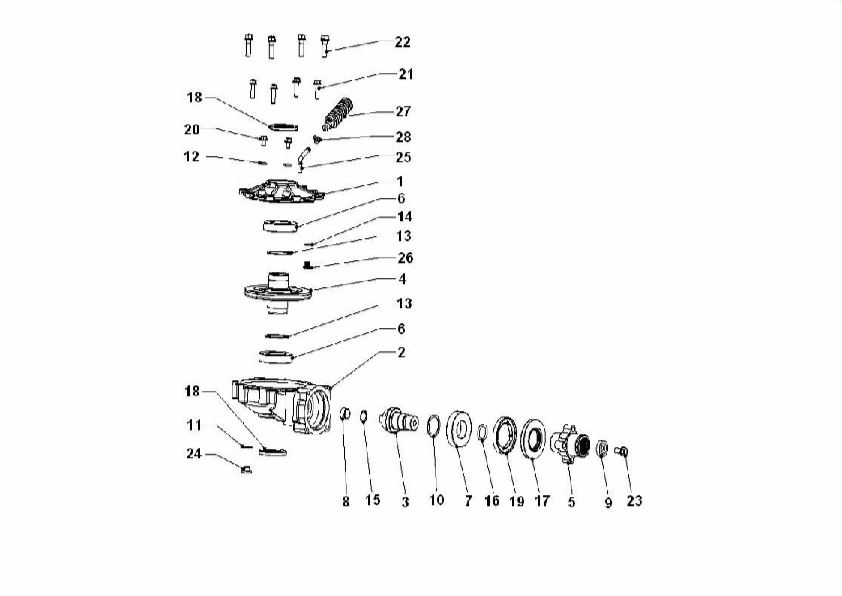

Схема модуля Редуктор задний (до 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 107310 | P-I70-1100-C5 | Крышка | ||
| 2 | 107311 | P-I73-1200-D5 | Корпус | ||
| 3 | 107312 | P-I73-5100-A1 | Шестерня ведущая | ||
| 4 | 107313 | P-I72-5200-D1 | Шестерня | ||
| 5 | 107314 | P-I73-9C00-B0 | Муфта соединительная | ||
| 6 | 104439 | S-001-0066-A0 | Подшипник 6009 | ||
| 7 | 104440 | S-001-00DF-00 | Подшипник 6207 | ||
| 8 | 104441 | S-001-00AC-B0 | Подшипник 1612 | ||
| 9 | 104442 | P-188-9H00-C0 | Шайба | ||
| 10 | 104443 | S-002-0352-A0 | Прокладка | ||
| 11 | 104444 | S-002-0434-A0 | Шайба | ||
| 12 | 104445 | S-002-0066-A0 | Шайба | ||
| 13 | 104446 | S-002-0077-10 | Прокладка | ||
| 14 | 104447 | S-002-0088-10 | Прокладка | ||
| 15 | 104448 | S-003-00L3-00 | Кольцо стопорное | ||
| 16 | 104449 | S-005-00V1-B0 | Кольцо | ||
| 17 | 104450 | S-006-0001-B0 | Манжета | ||
| 18 | 101820 | X-006-0033-10 | Манжета TC 42x62x7 | ||
| 19 | 104451 | S-007-0051-00 | Муфта | ||
| 20 | 104452 | S-008-0011-A0 | Болт M8х12L | ||
| 21 | 104453 | S-008-0022-00 | Болт M8х30L | ||
| 22 | 104454 | S-008-0033-00 | Болт | ||
| 23 | 104455 | S-008-0051-C0 | Болт | ||
| 24 | 104456 | S-008-00C2-00 | Винт | ||
| 25 | 104457 | X-009-0021-10 | Трубка | ||
| 26 | 107318 | X-00C-0011-00 | Стопор шестерни | ||
| 27 | 104424 | S-00D-0021-A0 | Сапун | ||
| 28 | 93426 | S-00E-0011-10 | Зажим |
