Фильтр воздушный — Квадроцикл РМ-500
Модуль: 122482 — Фильтр воздушный
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

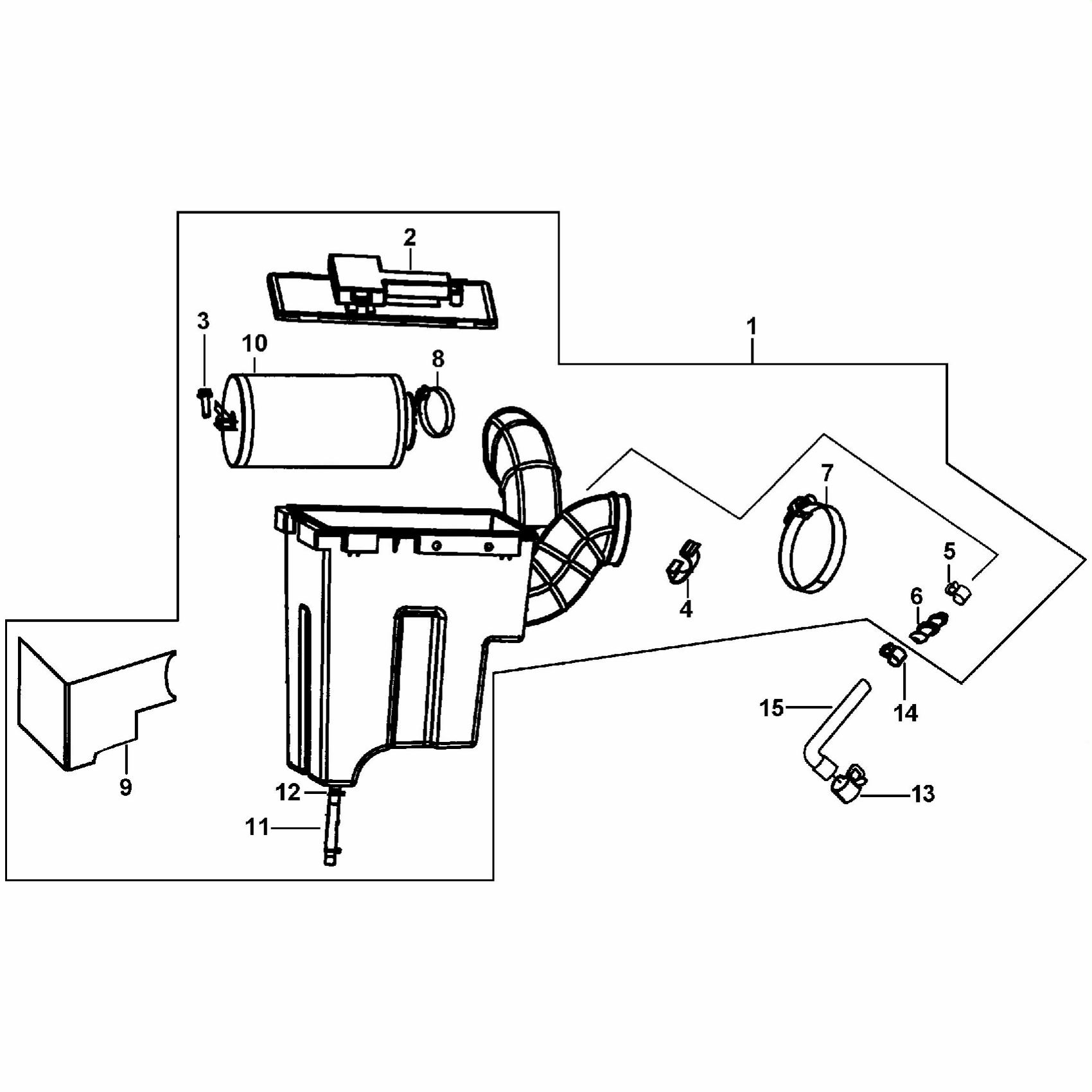

Схема модуля Фильтр воздушный (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 88868 | 925037B | Фильтр воздушный в сборе | ||
| 2 | 122483 | 925003A | Комплект крышек воздушного фильтра | ||
| 3 | 122486 | GA557SC12 | Винт М5х10 | ||
| 4 | 122487 | 923278 | Зажим | ||
| 5 | 122488 | R40101 | Хомут | ||
| 6 | 122489 | 924733 | Трубка | ||
| 7 | 122490 | 925081 | Зажим | ||
| 8 | 122491 | R66802 | Зажим | ||
| 9 | 88869 | 925281 | Теплоизоляция | ||
| 10 | 100252 | 925041 | Элемент фильтрующий | ||
| 11 | 122484 | 925121 | Трубка | ||
| 12 | 122485 | R36401 | Зажим | ||
| 13 | 91098 | R40501 | Зажим 5 | ||
| 14 | 91104 | R40201 | Зажим 12 | ||
| 15 | 92562 | 924692 | Трубка впускная |
