Двигатель (Картер) — Квадроцикл РМ-500
Модуль: 110142 — Двигатель (Картер)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

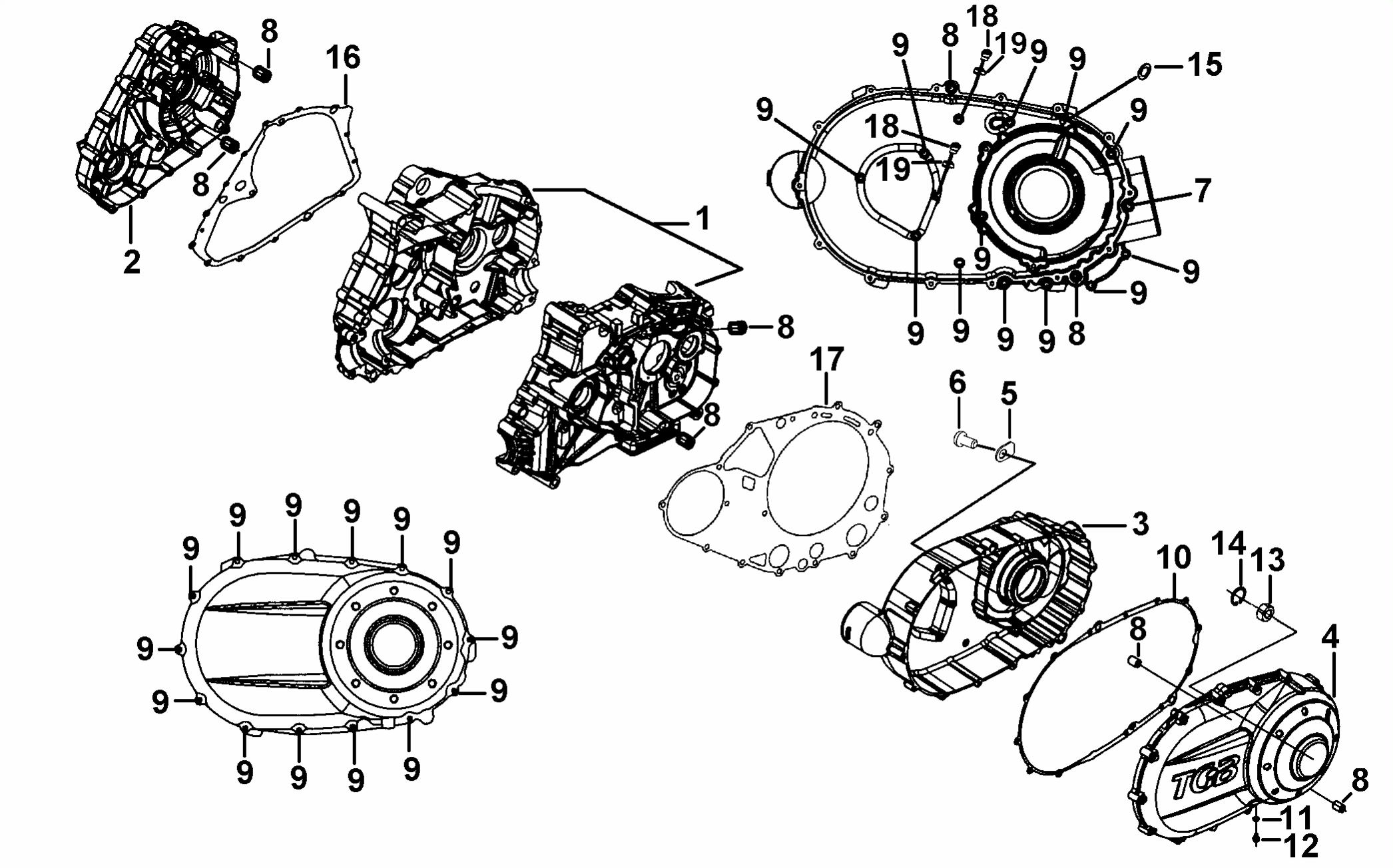

Схема модуля Двигатель (Картер) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110146 | D9900078 | Картер | ||
| 2 | 110149 | 924054 | Крышка картера левая | ||
| 3 | 110152 | 924049 | Крышка картера правая | ||
| 4 | 110157 | 924052 | Кожух сцепления | ||
| 5 | 110160 | 924185 | Подшипник зажимного патрона | ||
| 6 | 110163 | S46603 | Винт | ||
| 7 | 110112 | S24627 | Болт M6х74L | ||
| 8 | 109996 | P40301 | Палец | ||
| 9 | 110170 | S24610 | Болт М6х40 | ||
| 10 | 100283 | 924051 | Прокладка крышки сцепления | ||
| 11 | 110087 | W99821 | Шайба | ||
| 12 | 110090 | GA504SC12 | Болт М8Х12 | ||
| 13 | 110171 | 924166 | Подшипник 12X32X10 | ||
| 14 | 110173 | R01901 | Кольцо | ||
| 15 | 109989 | 925115 | Шайба | ||
| 16 | 100284 | 924055 | Прокладка | ||
| 17 | 100286 | 924808 | Прокладка | ||
| 18 | 110082 | S24626 | Болт фланцевый М6Х48 | ||
| 19 | 91111 | GA504WS04 | Шайба пружинная 6 |
