Двигатель(Левый картер) — Квадроцикл РМ-500
Модуль: 110117 — Двигатель(Левый картер)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

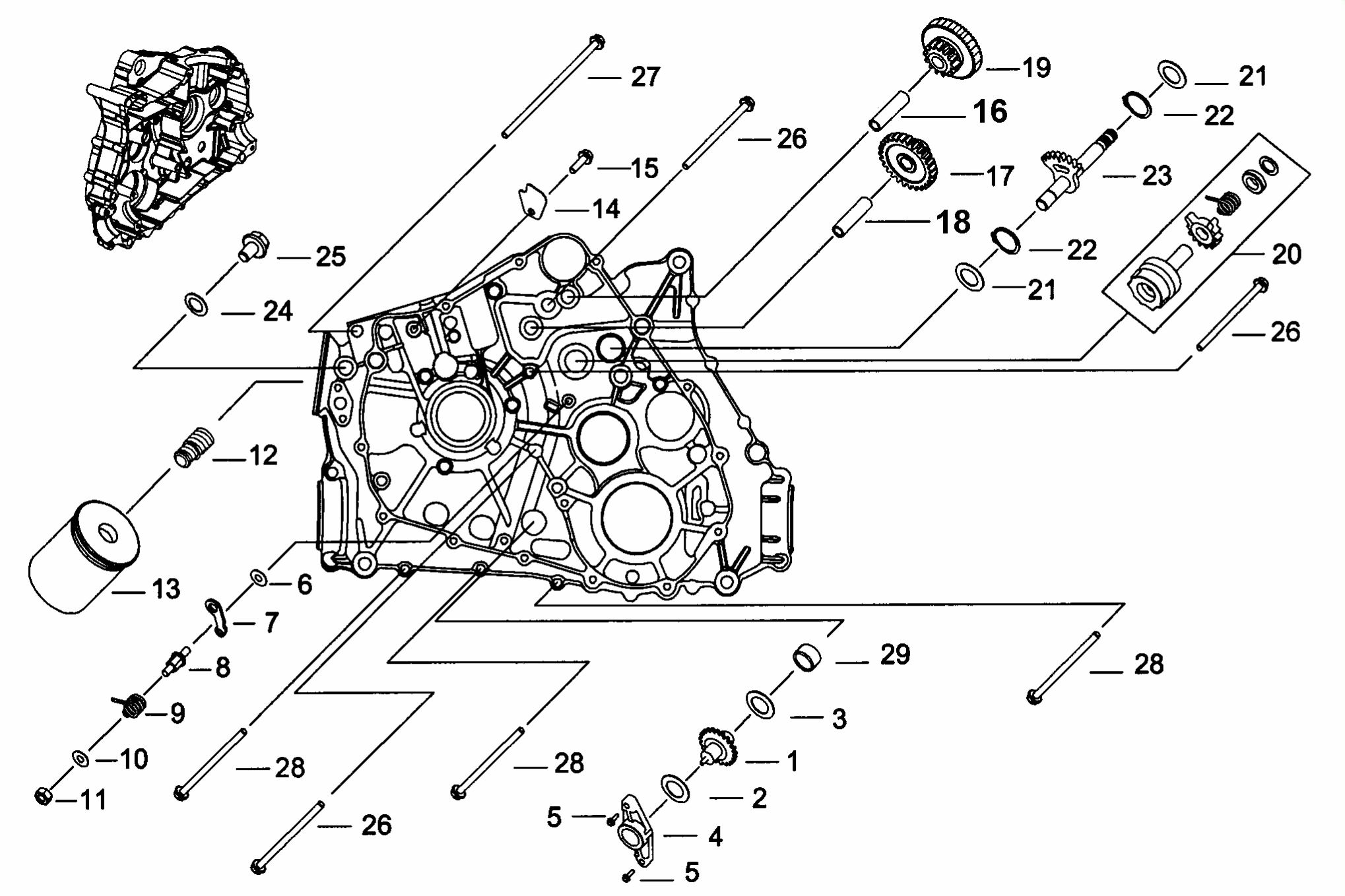

Схема модуля Двигатель(Левый картер) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110075 | D9900066 | Колесо цепное, водяной насос | ||
| 2 | 110076 | W99412 | Прокладка 14х32х1 | ||
| 3 | 110078 | W99430 | Шайба12.3x22x1t | ||
| 4 | 110079 | 924393 | Держатель водяного насоса | ||
| 5 | 110080 | S70602 | Винт шестигранный M6х1.0х25L | ||
| 6 | 110081 | W99616 | Прокладка | ||
| 7 | 110083 | 924231 | Стопор | ||
| 8 | 110085 | 924233 | Винт установочный, упор распределительного механизма | ||
| 9 | 110088 | 924232 | Пружина | ||
| 10 | 110089 | W99617 | Шайба | ||
| 11 | 110091 | N10601 | Гайка М6 | ||
| 12 | 110092 | 924374 | Шпилька | ||
| 13 | 100298 | 924153 | Фильтр масляный | ||
| 14 | 110095 | 924048 | Пластина | ||
| 15 | 110069 | S24604 | Болт М6x12 | ||
| 16 | 110098 | 924112 | Палец | ||
| 17 | 110100 | 924110 | Шестерня стартера | ||
| 18 | 110101 | 924111 | Палец | ||
| 19 | 110102 | 924835 | Шестерня стартера | ||
| 20 | 110103 | 925690 | Вал переключения передач | ||
| 21 | 110105 | W99218 | Шайба | ||
| 22 | 110106 | R00703 | Кольцо пружинное | ||
| 23 | 110107 | 924236 | Механизм выбора передач | ||
| 24 | 110109 | W99303 | Шайба | ||
| 25 | 110110 | S24401 | Винт М14х12 | ||
| 26 | 110112 | S24627 | Болт M6х74L | ||
| 27 | 110113 | S21812 | Болт M8х97.5L | ||
| 28 | 110093 | S24602 | Болт М6х50 | ||
| 29 | 110115 | 924739 | Втулка |
