Двигатель (Крышка левого картера) — Квадроцикл РМ-500
Модуль: 110062 — Двигатель (Крышка левого картера)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

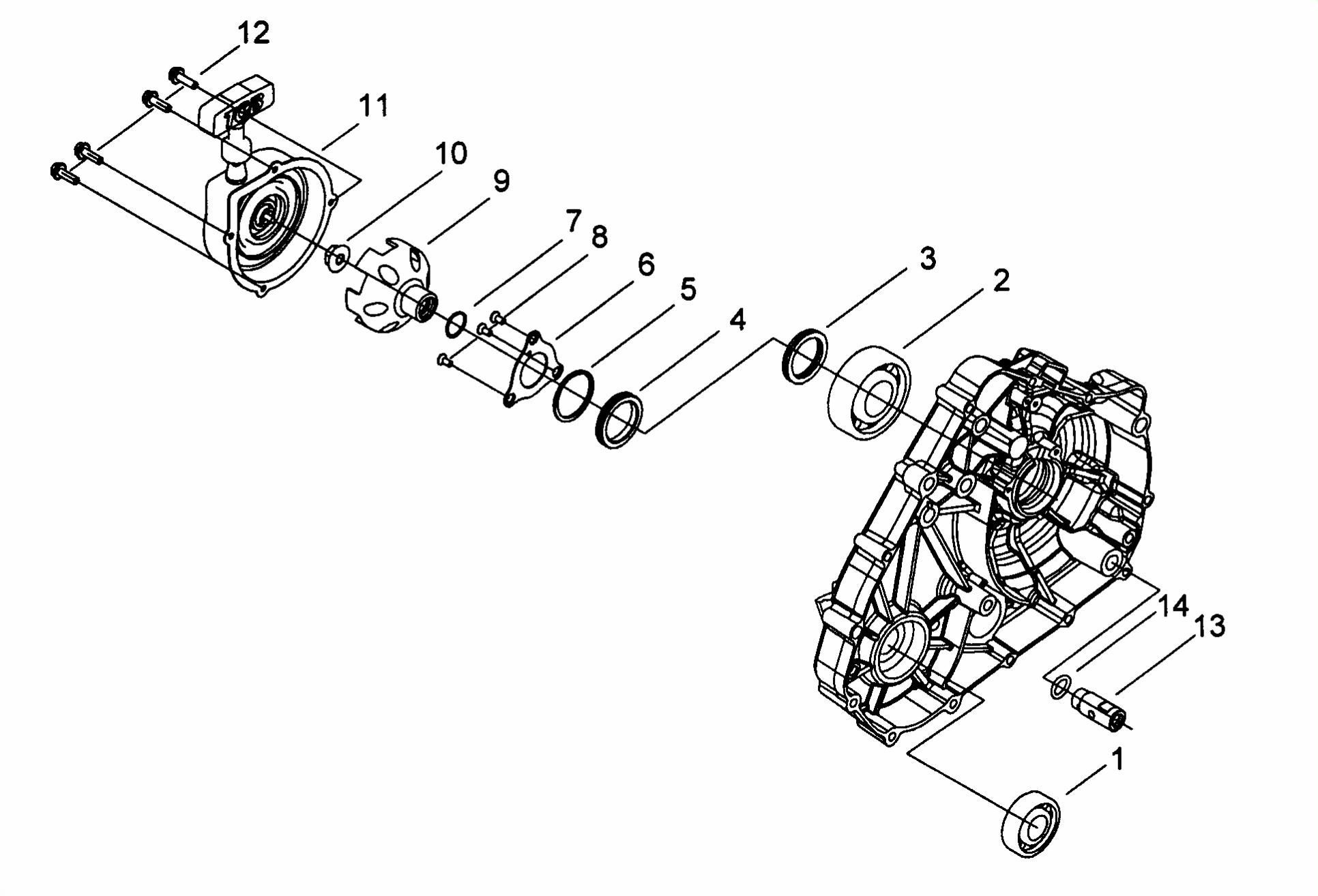

Схема модуля Двигатель (Крышка левого картера) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110063 | 924184 | Подшипник ф20Xф52X15 | ||
| 2 | 100273 | 924070 | Подшипник 25х47х8 | ||
| 3 | 100274 | 924073 | Манжета 25х36х6 | ||
| 4 | 100275 | 924072 | Втулка распорная | ||
| 5 | 110064 | 924071 | Кольцо уплотнительное ф2.5Xф43.5 | ||
| 6 | 110065 | 924075 | Держатель крышки левого картера | ||
| 7 | 110066 | 924074 | Кольцо уплотнительное ф2.4Xф14.8 | ||
| 8 | 110067 | S35607 | Винт М6X10 | ||
| 9 | 100236 | 924143 | Чашка ручного стартера | ||
| 10 | 110068 | N10203 | Гайка | ||
| 11 | 100276 | 924136 | Стартер ручной в сборе | ||
| 12 | 110069 | S24604 | Болт М6x12 | ||
| 13 | 110070 | 924154 | Маслонапорный клапан | ||
| 14 | 110071 | W99823 | Шайба |
