Двигатель (Вал приводной) — Квадроцикл РМ-500
Модуль: 110023 — Двигатель (Вал приводной)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

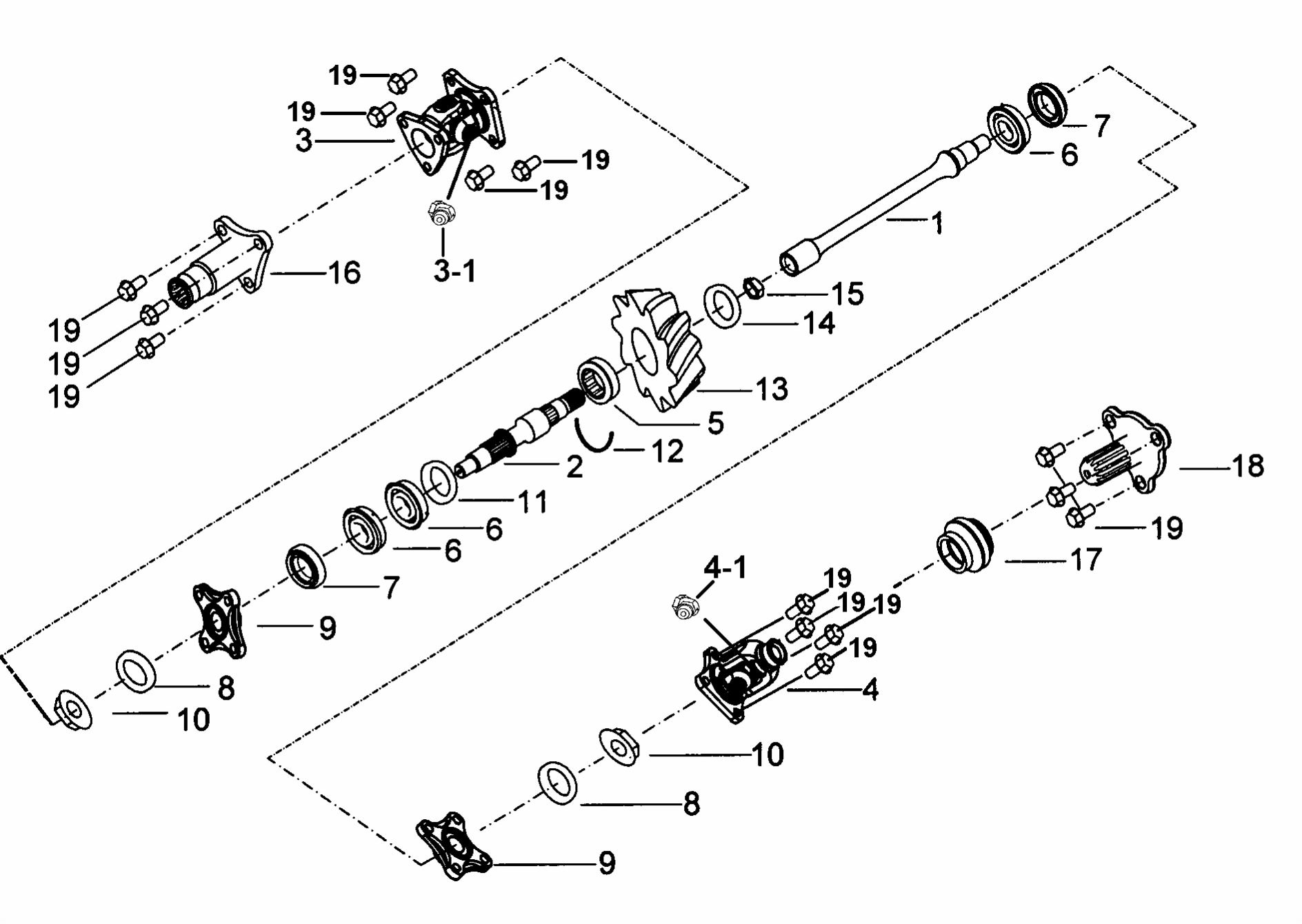

Схема модуля Двигатель (Вал приводной) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 100233 | 924218 | Вал вторичный ведомый передний | ||
| 2 | 100232 | 924205 | Вал вторичный ведомый задний | ||
| 3 | 110026 | D9900015 | Карданный шарнир с крестовиной | ||
| 3 | 110028 | 925351 | Смазочный нипель | ||
| 4 | 110032 | 925348 | Карданный шарнир с крестовиной | ||
| 5 | 110035 | 924214 | Подшипник вторичная ведомая шестерня, MDL | ||
| 6 | 100235 | 924228 | Подшипник вторичного ведомого вала | ||
| 7 | 100234 | 924229 | Манжета ведомого вала | ||
| 8 | 110041 | W99826 | Шайба ф18Xф30X3t | ||
| 9 | 100244 | D9900017 | Фланец | ||
| 10 | 110044 | N33804 | Гайка М18x1.5 | ||
| 11 | 110047 | W99509 | Прокладка вторичный ведомый вал ф25Xф34X0.05t | ||
| 12 | 110056 | 924217 | Кольцо вторичный ведомый подшипник | ||
| 13 | 100231 | 924204 | Ведущая коническая шестерня вторичного вала (21Т) | ||
| 14 | 110057 | W99305 | Шайба | ||
| 15 | 110058 | N33802 | Гайка | ||
| 16 | 110059 | 925346 | Вал карданный задняя часть | ||
| 17 | 92438 | 924224 | Кожух вала | ||
| 18 | 110060 | 925345 | Вал карданный | ||
| 19 | 110061 | S21007 | Болт M10X1.25X20 |
