Двигатель (Цилиндр) — Квадроцикл РМ-500
Модуль: 109994 — Двигатель (Цилиндр)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

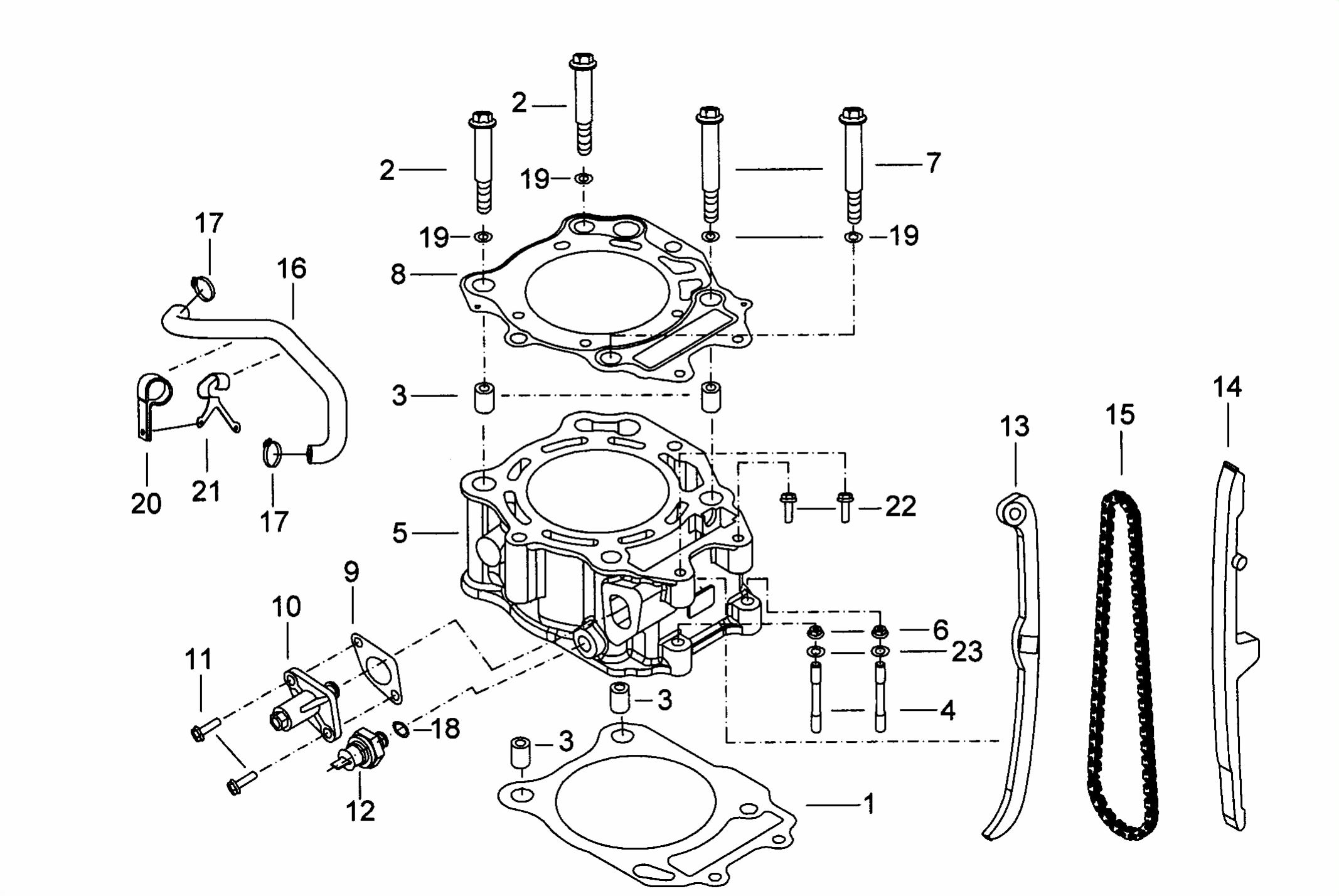

Схема модуля Двигатель (Цилиндр) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 100264 | 925338 | Прокладка цилиндра | ||
| 2 | 109995 | D9900009 | Шпилька | ||
| 3 | 109996 | P40301 | Палец | ||
| 4 | 109997 | S95607 | Шпилька | ||
| 5 | 110004 | D9900010 | Цилиндр | ||
| 6 | 110005 | GA509NT01 | Гайка М6 | ||
| 7 | 110007 | D9900011 | Шпилька | ||
| 8 | 100266 | D9900012 | Прокладка головки цилиндра | ||
| 9 | 100267 | 924013 | Прокладка | ||
| 10 | 100268 | 924014 | Натяжное устройство цепи | ||
| 11 | 110009 | S24603 | Болт фланцевый М6x16 | ||
| 12 | 110010 | 924160 | Датчик давления масла | ||
| 13 | 100270 | 924038 | Натяжитель цепи | ||
| 14 | 100271 | D9900013 | Успокоитель цепи | ||
| 15 | 100272 | D9900014 | Цепь ГРМ | ||
| 16 | 110011 | 924666 | Труба водяного охлаждения | ||
| 17 | 92563 | R66701 | Зажим | ||
| 18 | 110013 | W99013 | Шайба | ||
| 19 | 110015 | W99010 | Шайба 10.5X22X3.5t | ||
| 20 | 110017 | 924833 | Серьга " P " | ||
| 21 | 110018 | 925148 | Серьга "Y" | ||
| 22 | 110020 | S20617 | Болт М6x25 | ||
| 23 | 91111 | GA504WS04 | Шайба пружинная 6 |
