Двигатель (Головка, цилиндр) — Квадроцикл РМ-500
Модуль: 109932 — Двигатель (Головка, цилиндр)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

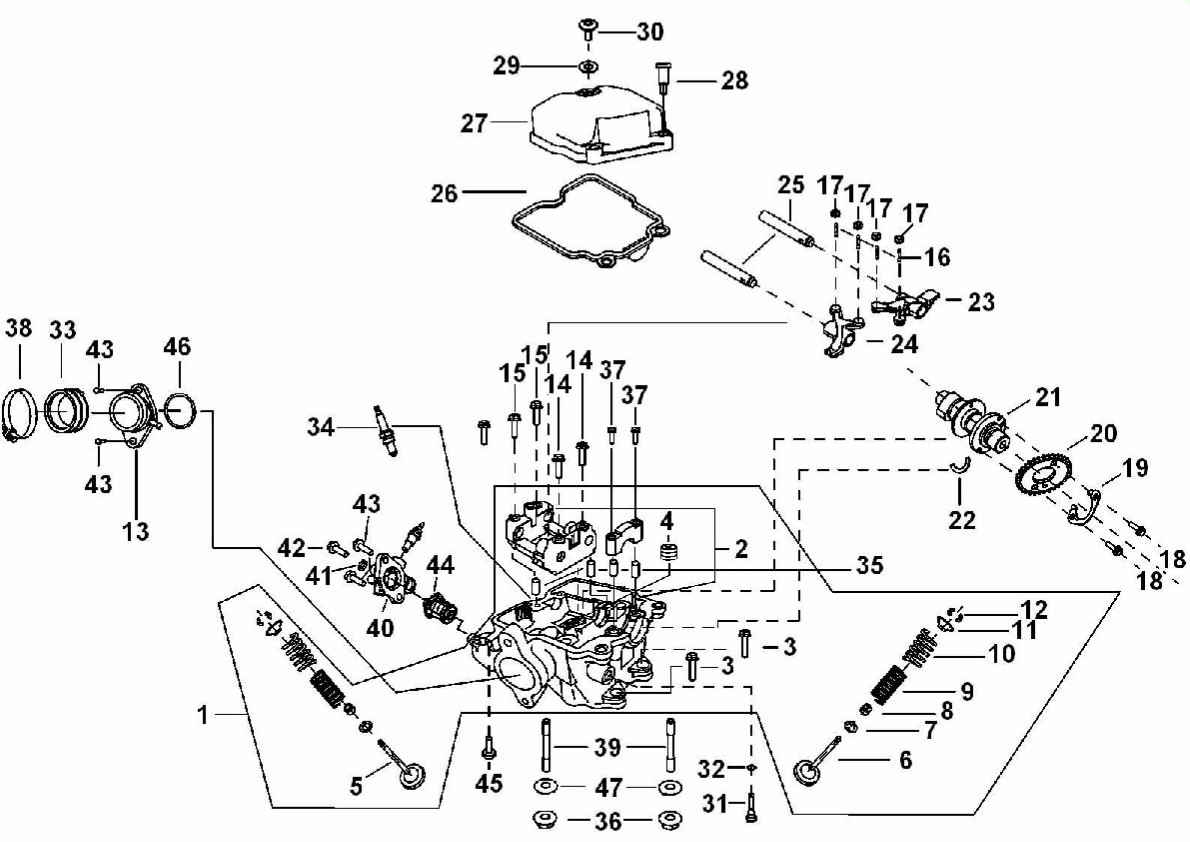

Схема модуля Двигатель (Головка, цилиндр) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 100253 | D9900003 | Головка цилиндра в сборе | ||
| 2 | 109936 | D9900002A | Головка в комплекте, цилиндр | ||
| 3 | 109937 | S95808 | Шпилька М8x38 | ||
| 4 | 109938 | 924336 | Винт | ||
| 5 | 109940 | 924020 | Клапан, впуск | ||
| 6 | 109953 | 924021 | Клапан, выпуск | ||
| 7 | 109954 | 924023 | Нижняя чашка | ||
| 8 | 109955 | 924024 | Сальник, шток клапана | ||
| 9 | 109956 | 924025 | Внутренняя пружина клапана | ||
| 10 | 109957 | 924026 | Наружная пружина клапана | ||
| 11 | 109958 | 924027 | Верхняя чашка | ||
| 12 | 109959 | 400093 | Чека, клапан | ||
| 13 | 100259 | D9900007 | Патрубок впускного коллектора | ||
| 14 | 109960 | S20614 | Болт М6x60 | ||
| 15 | 109961 | S20615 | Болт М6x50 | ||
| 16 | 109962 | S06501 | Болт регулировочный | ||
| 17 | 109965 | N03501 | Гайка шестигранная | ||
| 18 | 109966 | S99605 | Болт М6x12 | ||
| 19 | 109968 | 924031 | Крепящая пластина | ||
| 20 | 109969 | 924036 | Звездочка 34T GB-69 | ||
| 21 | 109970 | D9900004 | Вал распределительный | ||
| 22 | 109971 | 924032 | Кольцо | ||
| 23 | 100255 | 924033 | Коромысло клапана выпускного | ||
| 24 | 100256 | 924034 | Коромысло клапана впускного | ||
| 25 | 100257 | 924035 | Ось коромысла клапана | ||
| 26 | 100258 | 924016 | Прокладка крышки головки цилиндра | ||
| 27 | 109972 | 924017 | Головка цилиндра | ||
| 28 | 109973 | 924019 | Болт M7x31 | ||
| 29 | 109974 | 924297 | Прокладка | ||
| 30 | 109975 | 924018 | Болт М7x23.5 | ||
| 31 | 109976 | S96806 | Натяжитель цепи | ||
| 32 | 109977 | W99818 | Прокладка | ||
| 33 | 100260 | D9900005 | Патрубок соединительный | ||
| 34 | 109978 | 924090 | Свеча зажигания | ||
| 35 | 109983 | P40803 | Палец | ||
| 36 | 109984 | N10801 | Гайка с буртиком М8 | ||
| 37 | 109985 | S20616 | Болт с буртиком М6x40 | ||
| 38 | 109986 | D9900006 | Зажим | ||
| 39 | 109987 | S95807 | Шпилька | ||
| 40 | 109988 | 924088 | Крышка термостата | ||
| 41 | 109989 | 925115 | Шайба | ||
| 42 | 109990 | S96605 | Болт с буртиком | ||
| 43 | 109991 | S24616 | Болт М6x20 | ||
| 44 | 100261 | 924294 | Термостат | ||
| 45 | 109992 | S77601 | Болт с буртиком | ||
| 46 | 100263 | 924076 | Уплотнительное кольцо 2х41.5 | ||
| 47 | 109993 | GA556WS04 | Пружинная шайба 8.2X3.2X2t |
