Система выпуска (С 25.05.13) — Квадроцикл РМ-500
Модуль: 109777 — Система выпуска (С 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

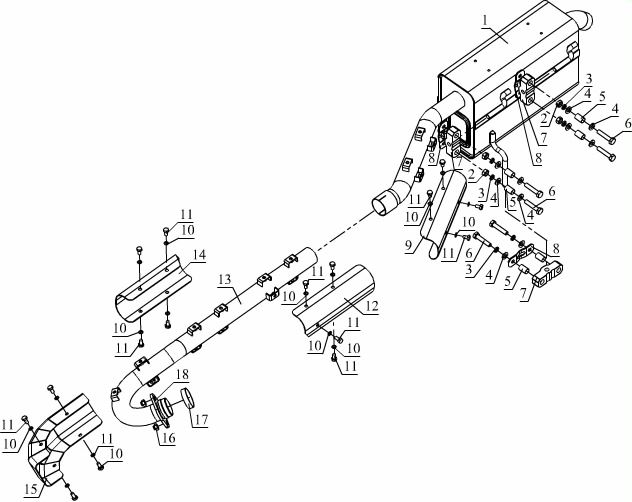

Схема модуля Система выпуска (С 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109086 | V10401080 | Глушитель выпуска | ||
| 2 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 3 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 4 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 5 | 77472 | C40002005 | Втулка | ||
| 6 | 68943 | Болт М8х40 DIN 931-88P | |||
| 7 | 77471 | C40002004 | Опора | ||
| 8 | 77473 | C40002006 | Скоба | ||
| 9 | 95340 | V10400045 | Кожух защитный | ||
| 10 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 11 | 93303 | Болт М6х10 DIN 933-88P | |||
| 12 | 95875 | V10400047 | Кожух защитный | ||
| 13 | 90766 | V10400020 | Патрубок выпускной | ||
| 14 | 95876 | V10400048 | Кожух защитный | ||
| 15 | 95874 | V10400046 | Кожух защитный | ||
| 16 | 15490 | Гайка 8-Кд- ОСТ 1 33055-80 | 01.02.1983 | ||
| 17 | 92568 | Прокладка выхлопной трубы 925198 | |||
| 18 | 90773 | V10400014 | Фланец |
