Подвеска задняя (С 25.05.13) — Квадроцикл РМ-500
Модуль: 109761 — Подвеска задняя (С 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

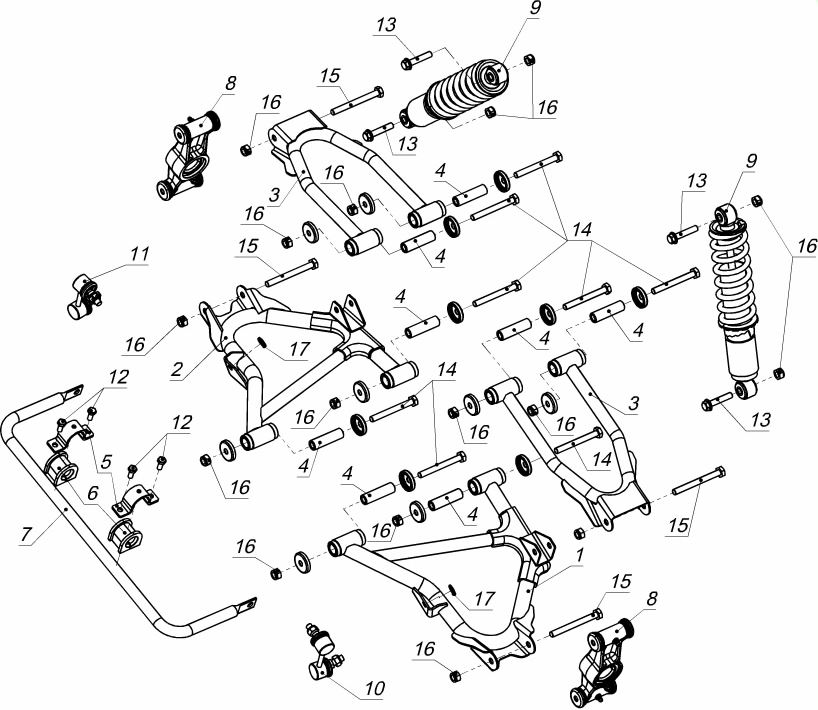

Схема модуля Подвеска задняя (С 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106447 | V10200340 | Рычаг | ||
| 2 | 106448 | V10200340-01 | Рычаг | ||
| 3 | 106446 | V10200330 | Рычаг | ||
| 4 | 89225 | V10200001 | Втулка | ||
| 5 | 101612 | V10200202 | Хомут | ||
| 6 | 101613 | V10200203 | Муфта | ||
| 7 | 86229 | Стабилизатор поперечной устойчивости 42301-AX304-000 | |||
| 8 | 106453 | Шарнир задний в сборе 57720-058-0001 | |||
| 9 | 92502 | Амортизатор задний в сборе 62100-AX401-000 | |||
| 10 | 106451 | Шарнир стабилизатора левый V10200120 | |||
| 11 | 106452 | Шарнир стабилизатора правый V10200120-01 | |||
| 12 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 13 | 92232 | Болт М10х50 DIN 6921-88P | |||
| 14 | 71461 | Болт М10х90 DIN 931-88P | |||
| 15 | 92060 | Болт М10х100 DIN 931-88P | |||
| 16 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 17 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 |
