Управление рулевое (С 25.05.13 до 01.02.15) — Квадроцикл РМ-500
Модуль: 109760 — Управление рулевое (С 25.05.13 до 01.02.15)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

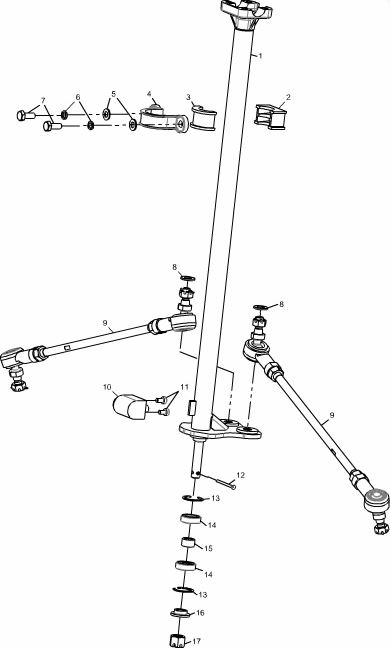

Схема модуля Управление рулевое (С 25.05.13 до 01.02.15) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106374 | V10300110 | Колонка рулевая | ||
| 2 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 3 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 4 | 18052 | C40300126 | Планка | 26.10.2004 | |
| 5 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 6 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 7 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 8 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 9 | 106373 | Тяга рулевая V10300050 | |||
| 10 | 106372 | Противоугонное устройство FL-002 | |||
| 11 | 98316 | Винт М6х10 DIN 6912-88P | |||
| 12 | 91549 | Шплинт 3,2х40 DIN 94-P | |||
| 13 | 91445 | Кольцо 28 DIN 472-ST - P | |||
| 14 | 98810 | Подшипник 6001.2RS (6-180101) | |||
| 15 | 95183 | V10300034 | Втулка | ||
| 16 | 95184 | V10300035 | Втулка | ||
| 17 | 92188 | Гайка М12х1,25 DIN 935-8Р |
