Трансмиссия (С 25.05.13) — Квадроцикл РМ-500
Модуль: 109726 — Трансмиссия (С 25.05.13)
Используется: Квадроцикл РМ-500
Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

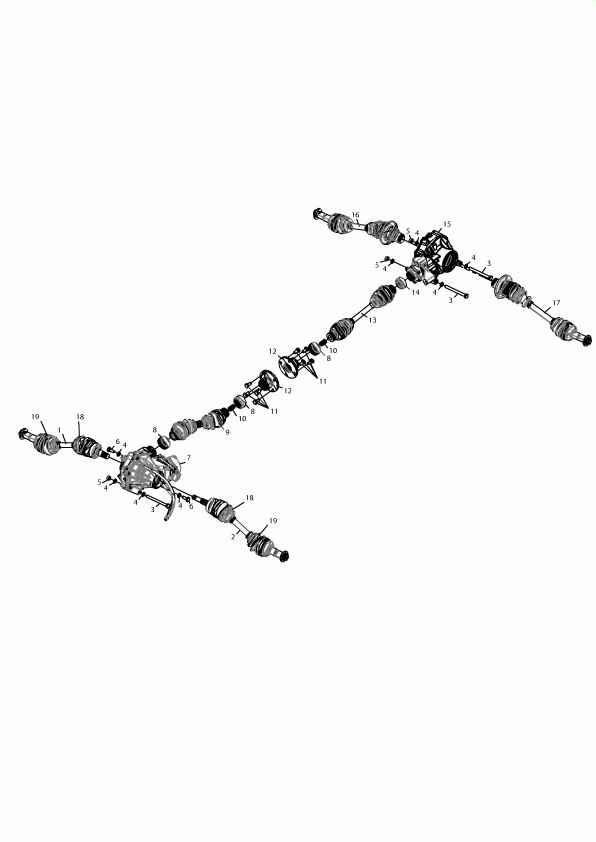

Схема модуля Трансмиссия (С 25.05.13) (Квадроцикл РМ-500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102325 | 27200-058-02 | ШРУС передний правый | ||
| 2 | 102324 | 27200-058-01 | ШРУС передний левый | ||
| 3 | 97295 | Болт М10х1,25х120 DIN 960-88P | |||
| 4 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 5 | 71359 | Гайка М10х1,25 DIN 985-8P | 01.01.2008 | ||
| 6 | 97296 | Болт М10х1,25х25 DIN 961-88P | |||
| 7 | 102343 | Дифференциал передний 27200-058-00-02 | |||
| 8 | 106369 | Чехол защитный передний 27200-058-24 | |||
| 9 | 105586 | Вал карданный передний 27200-500-12 | |||
| 10 | 105588 | Пружина карданного вала 27200-058-23 | |||
| 11 | 97297 | Болт М10х1,25х20 DIN 961-88P | |||
| 12 | 105585 | Фланец соединительный JN-700-0001 | |||
| 13 | 105587 | Вал карданный задний 26200-500-12 | |||
| 14 | 106370 | Чехол защитный задний 26106-700(2)-00 | |||
| 15 | 105591 | Редуктор задний 26200-058-500-01A | |||
| 16 | 102327 | 26200-058-02 | ШРУС задний правый | ||
| 17 | 102326 | 26200-058-01 | ШРУС задний левый | ||
| 18 | 115223 | С-1513 | Чехол защитный внутренний | ||
| 19 | 115224 | С-1605 | Чехол защитный наружный |
