Дополнительные принадлежности к электрооборудованию мотовездехода РМ 500 (До 25.05.13) — Квадроцикл РМ-500

Модуль: 103456 — Дополнительные принадлежности к электрооборудованию мотовездехода РМ 500 (До 25.05.13)

Используется: Квадроцикл РМ-500

Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

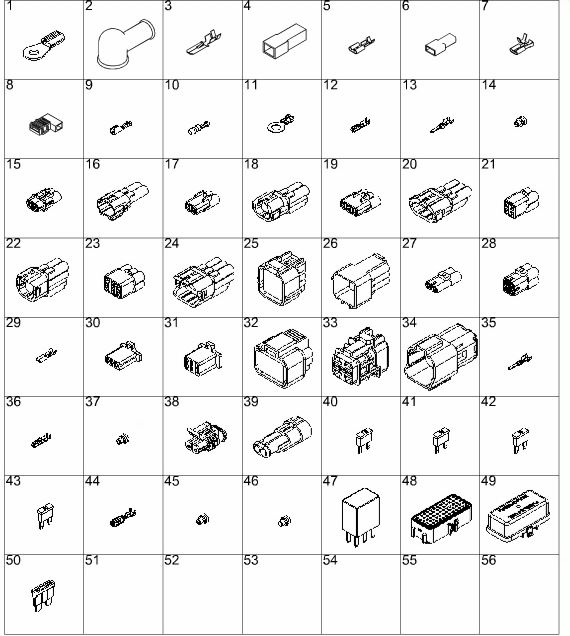

Схема модуля Дополнительные принадлежности к электрооборудованию мотовездехода РМ 500 (До 25.05.13) (Квадроцикл РМ-500)

Дополнительные принадлежности к электрооборудованию мотовездехода РМ 500 (До 25.05.13) - Квадроцикл РМ-500
№ Код Артикул Название детали Год Примечание
1 75113 Наконечник 45 7373 8646 ОСТ 37.003.041-78 01.01.1978
2 69699 Наконечник резиновый 114-3724209 ТУ 38-105.1895-89 08.06.2002
3 13540 Штырь 103612 ОСТ 37.003.032-88 01.01.1988
4 16069 Колодка штыревая 502601 ОСТ 37.003.032-88 01.01.1988
5 15595 Гнездо 202612 ОСТ 37.003.032-88 01.01.1988
6 15472 Гильза ВУ7.864.017 17.10.1997
7 77025 Гнездо 202642 ОСТ 37.003.032-88
8 75073 Колодка специальная 616601 ОСТ 37.003.032-88
9 91477 Гнездо FRM400-01B2 KST
10 91476 Штырь MPM400-01B2 KST
11 81992 Наконечник 45 7373 8537-01 ОСТ 37.003.040-81
12 91473 Гнездо 1201A0006 KST
13 91474 Штырь 1101A0006 KST
14 91485 Уплотнитель 7001A0087 KST 090 Series
15 92515 Колодка гнездовая двухконтактная 3202A0144 KST 090 Series
16 91488 Колодка штыревая двухконтактная 3102A0144 KST
17 91456 Колодка гнездовая двухконтактная 3202A0097 KST
18 91464 Колодка штыревая двухконтактная 3102A0097 KST
19 91465 Колодка гнездовая трехконтактная 3203A0097 KST
20 91466 Колодка штыревая трехконтактная 3103A0097 KST
21 91457 Колодка гнездовая четырехконтактная 3204A0097 KST
22 91461 Колодка штыревая четырехконтактная 3104A0097 KST
23 91460 Колодка гнездовая шестиконтактная 3206A0097 KST
24 91459 Колодка штыревая шестиконтактная 3106A0097 KST
25 91489 Колодка гнездовая девятиконтактная 3209A0202 KST
26 103457 Колодка штыревая девятиконтактная 3109A0202 KST
27 97039 Разъем коммутатора 927700 (2 PIN) в сборе с проводами
28 97040 Разъем коммутатора 927701 (4 PIN) в сборе с проводами
29 91478 Гнездо FM110-03B25 KST
30 91499 Колодка гнездовая трехконтактная 3203A0741 KST
31 91462 Колодка гнездовая шестиконтактная 3206A0741 KST
32 97217 Колодка в сборе A-012-0031-A0-RM в комплекте с контактами и уплотничелями
33 103458 Колодка гнездовая четырехконтактная 3204A0189 KST
34 91463 Колодка штыревая четырехконтактная 3104A0189 KST
35 81403 Штырь 282109-1 AMP Superseal 1,5 Series
36 81401 Гнездо 282110-1 AMP Superseal 1,5 Series
37 81404 Уплотнитель 281934-2 AMP Superseal 1,5 Series
38 81399 Колодка гнездовая двухконтактная 282080-1 AMP Superseal 1,5 Series
39 81400 Колодка штыревая двухконтактная 282104-1 AMP Superseal 1,5 Series
40 82004 Предохранитель FN 7,5A TESLA
41 82005 Предохранитель FN 10A TESLA
42 82006 Предохранитель FN 15A TESLA
43 82007 Предохранитель FN 20A TESLA
44 81995 Гнездо 1-968855-1 AMP MCP 2,8
45 82625 Уплотнитель 828904-1 АМР MCP 2,8
46 81998 Заглушка 828922 АМР
47 95405 Реле 301-1С-D-R1 (12 V) Zong Chuan
48 82012 Корпус блока 1443997 AMP
49 82013 Крышка блока 1443996-2 AMP
50 82143 Предохранитель FT 30A TESLA
