Электрооборудование мотовездехода (До 25.05.13) — Квадроцикл РМ-500

Модуль: 103427 — Электрооборудование мотовездехода (До 25.05.13)

Квадроцикл РМ-500
Подробная информация, отзывы, характеристики, фотографии

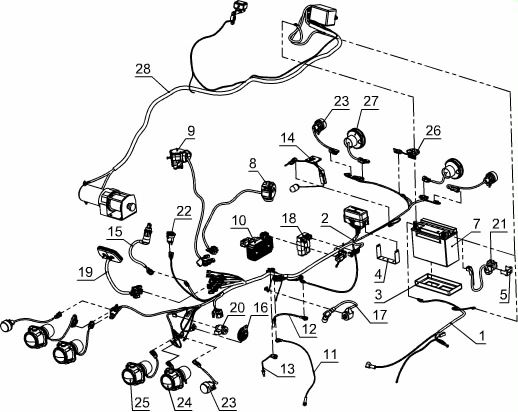

Схема модуля Электрооборудование мотовездехода (До 25.05.13) (Квадроцикл РМ-500)

№	Код	Артикул	Название детали	Примечание
1	91563	V11100020	Жгут аккумулятора
2	97144	V11100030	Жгут основной
3	15511	C40000021	Подложка
4	92224	C40004082	Кронштейн
5	92334	V10100263	Кронштейн
7	77870		Аккумулятор C50-N18L-A2
8	86728	SW-YT87-LB/S	Блок переключателей левый в сборе
9	86727	SLB-YV702-R	Блок переключателей правый в сборе
10	88876	925803	Выпрямитель
11	99542		Датчик скорости со жгутом 05SS01A
12	85292	58250-AX300-000	Датчик стоп-сигнала ножного
13	99543		Датчик температуры со жгутом TP 1/8''-L30
14	85258		Датчик уровня топлива 44116-AX400-000
15	91304	IG-SM515/SIT	Замок зажигания
16	101152		Сигнал звуковой DL128
17	88875	924413	Катушка зажигания в сборе
18	97306	925842	Коммутатор
19	91317	ACE-5005-JSC-2	Панель приборов
20	91116	440800A	Реле поворотов
21	88877	925807	Реле пусковое
22	86656		Розетка SC-3025	Введена взамен поз. 34 с 02.2010.
23	91312		Указатель поворотов в сборе A461W-00W020-000A
24	91310		Фара ближнего света A461A-0000PJ-000A
25	91309		Фара дальнего света A461A-0000PJ-000B
26	91313		Фонарь номерного знака в сборе A461L-00P001-000A
27	91311		Фонарь стоп-сигнала, габаритный задний A461T-00T005-000A
28	87191		Лебедка электрическая LD3000-Al (1)
