Капот с основанием 110701050 — Снегоход Буран 4ТД
Модуль: 105700 — Капот с основанием 110701050
Используется: Снегоход Буран 4ТД
Снегоход Буран 4ТД
Подробная информация, отзывы, характеристики, фотографии

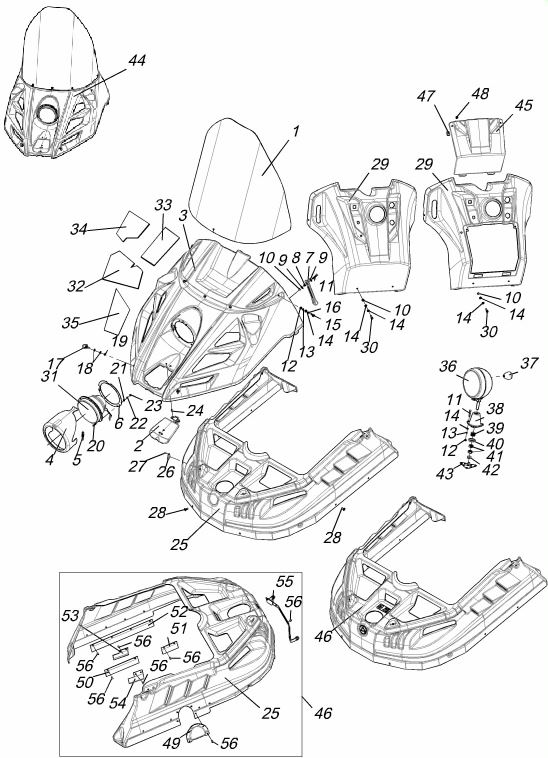

Схема модуля Капот с основанием 110701050 (Снегоход Буран 4ТД)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 118383 | 119800340-01 | Капот 110701050 в упаковке | |||
| 118335 | 119800320 | Капот 110701021 в упаковке | |||
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 107067 | 119801840 | Фиксатор С40700004 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 117418 | 119801840-01 | Фиксатор С40700004 (5 шт.) в упаковке | |||
| 1 | 103285 | 110700920 | Стекло ветровое | ||
| 2 | 101212 | 110701030 | Крышка лючка | 02.10.2002 | |
| 3 | 100742 | 110701021 | Капот | 14.08.2002 | |
| 4 | 95253 | M10700031 | Накладка фары | ||
| 5 | 15437 | C40700004 | Фиксатор | 01.02.2008 | |
| 6 | 103247 | M10700035 | Накладка | 14.08.2002 | |
| 7 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 8 | 14409 | C40700107 | Втулка | 09.08.2004 | |
| 9 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 10 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 11 | 66275 | Винт М6х30 DIN 84-48P | 01.01.2006 | ||
| 12 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 13 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 14 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 15 | 10902 | 110700018 | Винт | 14.08.2002 | Аннулирован и заменен на винт по DIN 967 с 01.04.15 |
| 15 | 119540 | Винт M6х20-4,8-Z DIN 967-A3J | Введен с 01.04.15 взамен 110700018 | ||
| 16 | 81361 | Кольцо OR-5.5x1.8 NBR 70 | 03.10.2009 | ||
| 17 | 82778 | Винт 85-16-280-16 | |||
| 18 | 82776 | Шайба 85-46-103-39 | |||
| 19 | 82777 | Шайба 85-34-301-12 | |||
| 20 | 64297 | Винт М5х20 DIN 84-48P | 01.01.2006 | ||
| 21 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 22 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 23 | 64403 | Гайка М5 DIN 934-8P | 01.01.2006 | ||
| 24 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 25 | 100743 | 110701011 | Основание капота | Аннулировано и заменено на 110701121 с 01.03.14 | |
| 25 | 114469 | 110701121 | Основание капота | Введено взамен 110701011 с 01.03.14 | |
| 26 | 82774 | Деталь сопряженная 85-35-295-15 | |||
| 27 | 82780 | Заклепка 3,2х12 DIN 7337-A | |||
| 28 | 83241 | Винт М6х16 LI-FL10P | |||
| 29 | 103783 | 110701061 | Щиток приборный | 01.02.2011 | Аннулирован и заменен на 110701091 с 01.12.13 |
| 29 | 112516 | 110701091 | Щиток приборный | Введен взамен 110701061 с 01.12.13 и аннулирован и заменен на 110701151 с 01.03.14 | |
| 29 | 115453 | 110701151 | Щиток приборный | Введен взамен 110701091 с 01.03.14 | |
| 30 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 31 | 109660 | Фара 822.3711 ТУ 37.458.087-2002 | Введена с 01.02.14 взамен фары 227.3711 | ||
| 32 | 103792 | 110701024 | Накладка | Аннулирована с 01.03.14 | |
| 33 | 103793 | 110701025 | Накладка | Аннулирована с 01.03.14 | |
| 34 | 103794 | 110701026 | Накладка | Аннулирована с 01.03.14 | |
| 35 | 103795 | 110701027 | Накладка | Аннулирована с 01.03.14 | |
| 36 | 17996 | Фара 17.3711010 ТУ 37.458.067-2002 | 21.07.2003 | ||
| 37 | 13372 | 110602232 | Рукоятка | 21.07.2003 | |
| 38 | 12319 | 341300034 | Стакан | 21.07.2003 | |
| 39 | 12320 | 341300035 | Пружина | 21.07.2003 | |
| 40 | 12321 | 341300036 | Тарелка | 21.07.2003 | |
| 41 | 73024 | Гайка М12х1,25 DIN 934-8P | 01.01.2006 | ||
| 42 | 10086 | 110100203 | Втулка | 11.03.2003 | |
| 43 | 12488 | 341300038 | Накладка | 21.07.2003 | |
| 44 | 102388 | 110701050 | Капот | 10.04.2002 | |
| 45 | 112511 | 110701042 | Крышка щитка | Введена с 01.12.13 | |
| 46 | 114485 | 110701130 | Основание капота | Введено взамен 110701010 с 01.03.14 | |
| 46 | 100741 | 110701010 | Основание капота | Аннулировано и заменено на 110701130 с 01.03.14 | |
| 47 | 92649 | Гайка пластинчатая 05000140 IMS, Германия | Примен. комплектно с Болтом 20002930 IMS, Германия. Примен. взамен Гайкой А-00063-16. | ||
| 47 | 117790 | Гайка А-00063-16 | Примен. комплектно с Винтом CRDC197-P02-00 и Шайбой CRDC193-P02-00. Допуск. замена на Гайку пластинчатую 16035 А. Raymand s.r.o или Гайку пластинчатую 05000140 IMS, Германия. | ||
| 48 | 84574 | Саморез SPAX 5х20 полусферическая головка с прессшайбой, полная резьба, PZ | Введен с 01.03.14 взамен болта 20002930 IMS | ||
| 49 | 114470 | 110701122 | Вставка | Введена с 01.03.14 | |
| 50 | 115318 | 110701123 | Планка | Введена с 01.03.14 | |
| 51 | 116571 | 110701123-01 | Планка | Введена с 01.03.14 | |
| 52 | 113180 | 110701522 | Планка | Введена с 01.03.14 | |
| 53 | 113181 | 110701523 | Планка | Введена с 01.03.14 | |
| 54 | 113182 | 110701523-01 | Планка | Введена с 01.03.14 | |
| 55 | 113382 | 110701533 | Петля | Введена с 01.03.14 | |
| 56 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 |
