Корпус 110103000 — Снегоход Буран 4Т
Модуль: 98504 — Корпус 110103000
Используется: Снегоход Буран 4Т
Снегоход Буран 4Т
Подробная информация, отзывы, характеристики, фотографии

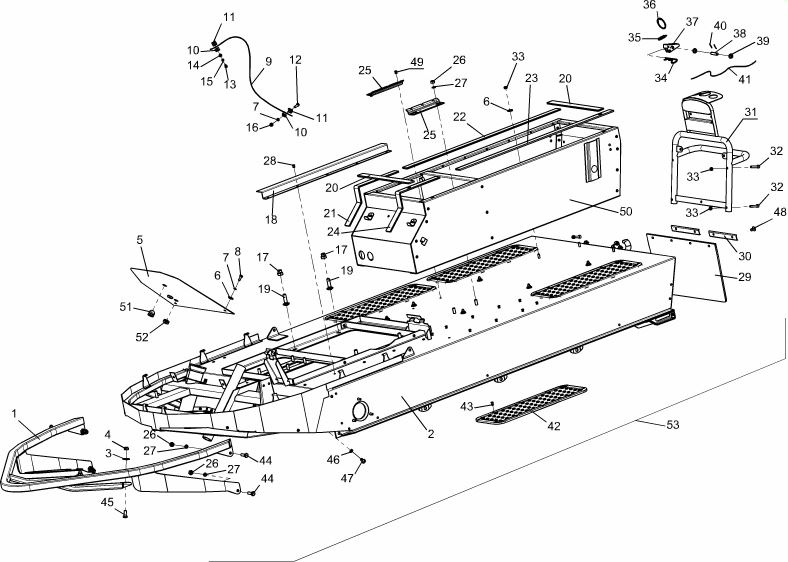

Схема модуля Корпус 110103000 (Снегоход Буран 4Т)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123821 | 119802950-01 | Болт 110100189 -01 (2 шт.) в упаковке | |||
| 1 | 86568 | 110101960 | Бампер | 01.01.2010 | с 15.11.2012 заменен на 110101960-01 |
| 2 | 94074 | 110102900 | Корпус снегохода | 28.09.2009 | |
| 3 | 66365 | Шайба 8 DIN 9021-P | примен. с бампером 110101960 | ||
| 4 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 5 | 97647 | 110103091 | Пластина | ||
| 6 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 7 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 8 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 9 | 9973 | 110000019 | Трос | 05.06.2001 | |
| 10 | 9977 | 110000021 | Шайба | 05.06.2001 | |
| 11 | 10630 | 110600183 | Шайба контровочная | 22.11.1999 | |
| 12 | 65468 | Винт М6х20 DIN 84-48P | 01.01.2006 | ||
| 13 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 14 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 15 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 16 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 17 | 10042 | 110100124 | Гайка М10 | 07.06.2001 | |
| 18 | 97965 | 110103001 | Уголок | 28.09.2009 | |
| 19 | 10079 | 110100189-01 | Болт | 08.06.2001 | |
| 20 | 16140 | 110101201 | Прокладка | 12.07.2000 | |
| 21 | 16142 | 110101201-01 | Прокладка | 12.07.2000 | |
| 22 | 16141 | 110101201-02 | Прокладка | 12.07.2000 | |
| 23 | 16144 | 110101202 | Прокладка | 12.07.2000 | |
| 24 | 16143 | 110101203 | Прокладка | 12.07.2000 | |
| 25 | 17750 | 110100106 | Прижим | 28.09.2009 | в комплектации А, Л не устанавливается |
| 26 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 27 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 28 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 29 | 10014 | 110100063 | Брызговик | 14.02.1979 | |
| 30 | 10139 | 110100464 | Накладка | 14.06.2001 | |
| 31 | 52849 | 110101250 | Рукоятка | 14.07.2006 | |
| 32 | 67803 | Винт М6х30 DIN 912-88P | 01.01.2006 | ||
| 33 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 34 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 35 | 10093 | 110100216 | Пружина | 26.04.1988 | |
| 36 | 10092 | 110100215 | Кольцо пружинное | 08.06.2001 | |
| 37 | 13652 | 110100870 | Скоба | 06.06.2001 | |
| 38 | 18462 | Ось 2-8h12Х35.40Х.Ц15хр ГОСТ 9650-80 | 04.09.2007 | ||
| 39 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 40 | 70648 | Шплинт 1,6х12 DIN 94-P | 01.01.2006 | ||
| 41 | 15417 | 110100588 | Канат 1,5-Г-Ж-Н-1770 ГОСТ 3063-80 L=(300+-5)мм | 22.11.1999 | |
| 42 | 10059 | 110100162 | Подножка | 09.07.1991 | |
| 43 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 44 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 45 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 46 | 55447 | Кольцо уплотнительное 34М51-12-8.2-2 | 06.07.2007 | ||
| 47 | 67800 | Болт М8х12 DIN 933-88P | 01.01.2006 | ||
| 48 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 49 | 85004 | Заклепка St/St 4,8х10 DIN 7337-A | |||
| 50 | 94253 | 110103050 | Рама сиденья | 01.01.2010 | |
| 51 | 11843 | 140900001 | Упор | 18.02.1986 | |
| 52 | 10086 | 110100203 | Втулка | 11.03.2003 | |
| 53 | 94075 | 110103000 | Корпус | 01.01.2010 | заменен с 09.2012 на 110103500 |
