Вал ведущий M10200060 — Средство малой механизации РЫБИНКА
Модуль: 97701 — Вал ведущий M10200060
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

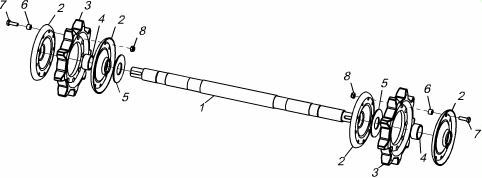

Схема модуля Вал ведущий M10200060 (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 90482 | M10200023 | Вал ведущий | ||
| 2 | 10187 | 110200029 | Ступица | ||
| 3 | 10181 | 110200015 | Звездочка | 02.06.2003 | допускается замена на 110200017 |
| 4 | 10193 | 110200038 | Втулка | ||
| 5 | 10182 | 110200016 | Шайба | ||
| 6 | 10251 | 110200521 | Втулка | 05.06.1987 | |
| 7 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 8 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 |
