Движитель гусеничный M10200140 — Средство малой механизации РЫБИНКА
Модуль: 97652 — Движитель гусеничный M10200140
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

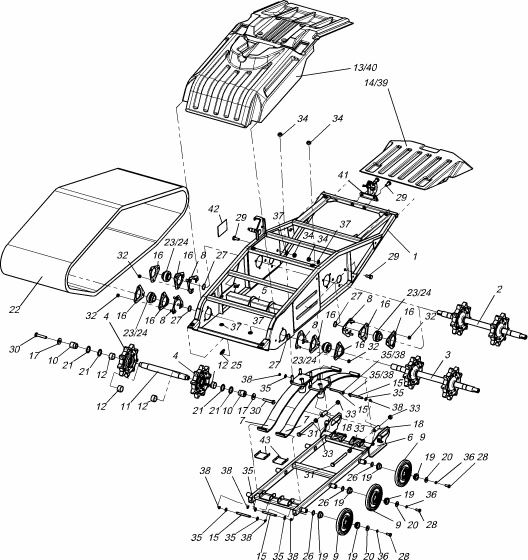

Схема модуля Движитель гусеничный M10200140 (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95489 | 119801370 | Сцепка С40100280 в упаковке | |||
| 123978 | 119801040-05 | Катки C40201701 (2 шт.) в упаковке | |||
| 125673 | M19800280 | Лист коренной 110300184-01 в упаковке | |||
| 1 | 93495 | M10100090 | Рама задняя | ||
| 2 | 90492 | M10200060 | Вал ведущий со звездочками | ||
| 3 | 90546 | M10200080 | Вал ведущий со звездочками | ||
| 4 | 92796 | M10200110 | Звезда направляющая | ||
| 5 | 93536 | M10200120 | Кронштейн | ||
| 6 | 93506 | M10200130 | Платформа | ||
| 7 | 93513 | M10200150 | Рессора | ||
| 8 | 14066 | C40200210 | Накладка | ||
| 9 | 80948 | L30200780 | Каток | ||
| 10 | 90402 | M10200007 | Втулка | ||
| 11 | 93541 | M10200041 | Ось | ||
| 12 | 93542 | M10200042 | Втулка | ||
| 13 | 92838 | M10700011 | Кожух защитный | ||
| 14 | 94037 | M10700028 | Брызговик | ||
| 15 | 10329 | 110300136 | Ось | 17.10.1989 | |
| 16 | 14085 | C40200011 | Корпус подшипника | ||
| 17 | 17925 | C40200024 | Шайба | ||
| 18 | 13956 | C40200029 | Втулка | ||
| 19 | 14617 | C40200256 | Втулка | ||
| 20 | 17559 | C40600603 | Шайба | ||
| 21 | 17124 | K10200261 | Шайба | ||
| 22 | 116966 | Гусеница ЛГБ 003000 ЗЧ | |||
| 23 | 17745 | Подшипник UС205-25mm.Р6Q6/А1.С17* | |||
| 24 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 25 | 82774 | Деталь сопряженная 85-35-295-15 | |||
| 26 | 76810 | Кольцо 19 DIN 471-ST-P | |||
| 27 | 91431 | Кольцо B25 DIN 471 ST- P | Введены взамен С40200023. | ||
| 28 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 29 | 82514 | Болт М10х25 DIN 933-88P | |||
| 30 | 74104 | Болт М10х55 DIN 931-88P | |||
| 31 | 73045 | Болт М10х120 DIN 931-88P | |||
| 32 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 33 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 34 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 35 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 36 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 37 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 38 | 71471 | Шплинт 3,2х18 DIN 94-P | 01.01.2006 | ||
| 39 | 82780 | Заклепка 3,2х12 DIN 7337-A | |||
| 40 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 41 | 14375 | C40100280 | Сцепка | ||
| 42 | 97780 | M10000064 | Табличка фирменная | ||
| 43 | 10270 | 110300007 | Вкладыш | 12.10.1977 |
