Подвеска передняя и лыжа для М10300170 — Средство малой механизации РЫБИНКА
Модуль: 97174 — Подвеска передняя и лыжа для М10300170
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

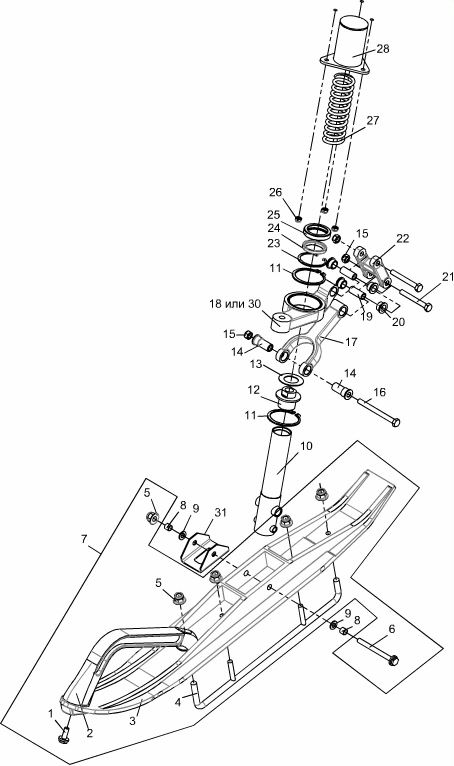

Схема модуля Подвеска передняя и лыжа для М10300170 (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 93997 | Болт фланцевый шестигранный Q1840820 (M8x20) | |||
| 2 | 93996 | Рукоятка лыжи 31030051 | |||
| 3 | 93965 | Лыжа для снегохода 3103001 (Китай) | |||
| 4 | 93995 | Подрез 3103010 | |||
| 5 | 93993 | Гайка Q33008 (M8) | |||
| 6 | 93994 | Болт 3103003 | |||
| 7 | 90572 | M10300130 | Лыжа | ||
| 8 | 92773 | M10300048 | Втулка | ||
| 9 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 10 | 90379 | M10300060 | Шкворень | ||
| 11 | 83525 | Кольцо 55 DIN 471-ST- P | 15.12.2009 | ||
| 12 | 95344 | M10300061 | Упор | ||
| 13 | 97078 | M10300064 | Шайба | ||
| 14 | 94003 | M10300052 | Втулка | ||
| 15 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 16 | 70255 | Болт М8х90 DIN 931-88P | |||
| 17 | 90409 | M10300006 | Рычаг | ||
| 18 | 92750 | M10300150 | Рычаг | ||
| 19 | 92769 | M10300044 | Втулка | ||
| 20 | 92768 | M10300043 | Втулка | ||
| 21 | 66486 | Болт М8х65 DIN 931-88P | 01.01.2006 | ||
| 22 | 90410 | M10300005 | Рычаг | ||
| 23 | 95203 | Кольцо B48 DIN 472-ST- P | |||
| 24 | 92734 | M10300034 | Манжета | ||
| 25 | 92733 | M10300035 | Кольцо | ||
| 26 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 27 | 90570 | M10300031 | Пружина | ||
| 28 | 90371 | M10300010 | Крышка | ||
| 29 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 30 | 92753 | M10300150-01 | Рычаг | ||
| 31 | 98324 | M10300065 | Кронштейн |
