Управление рулевое M10300170 — Средство малой механизации РЫБИНКА
Модуль: 97153 — Управление рулевое M10300170
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

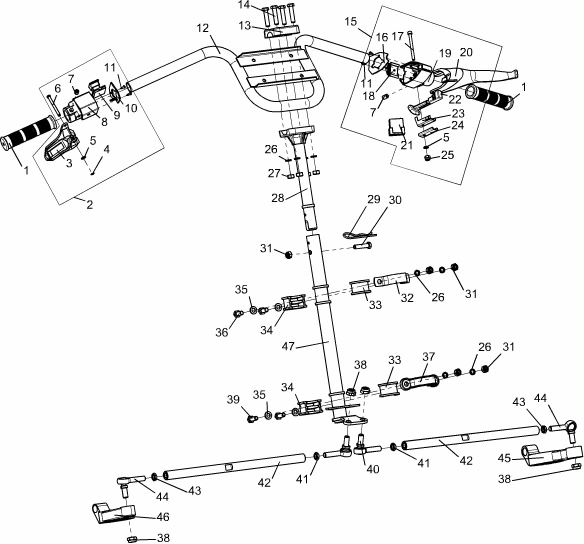

Схема модуля Управление рулевое M10300170 (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 96950 | 119801170 | Крышка 110300076 в упаковке | |||
| 88106 | 119800900 | Рычаги тормоза С40300028 (2 шт) упаковке | |||
| 1 | 10273 | 110300011 | Рукоятка | 14.11.1990 | Аннулирована с 01.11.12 |
| 2 | 95676 | M11100040 | Блок переключателей руля правый | 20.08.2007 | |
| 3 | 15118 | C40300027 | Рычаг газа | ||
| 4 | 86544 | Шайба 3,2 DIN 6799-P | |||
| 5 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 6 | 14971 | C40300044 | Ось | 25.03.1999 | |
| 7 | 83673 | Винт М8х12 DIN 916-P | 01.03.2011 | введен вместо Винт М8х12 DIN 913-P | |
| 8 | 14557 | C40300029 | Корпус рычага газа | 22.03.2005 | |
| 9 | 75420 | Выключатель двигателя SW-JSC500/E | 20.08.2007 | ||
| 10 | 15119 | C40300033 | Основание правое | 06.05.1999 | |
| 11 | 67799 | Винт ST 2,9х9,5 DIN 7981-PF | 01.01.2006 | ||
| 12 | 95235 | M10300220 | Труба руля | ||
| 13 | 10315 | 110300076 | Крышка | 15.11.1990 | |
| 14 | 74548 | Болт М8х35 DIN 931-88P (S=12) | 01.01.2006 | ||
| 15 | 95675 | M11100030 | Блок переключателей руля левый | ||
| 16 | 14968 | C40300034 | Основание левое | 06.05.1999 | |
| 17 | 70031 | Винт М5х60 DIN 912-88P | 01.01.2006 | ||
| 18 | 75429 | Переключатель света SW-JSC500/F | 20.08.2007 | ||
| 19 | 14967 | C40300032 | Корпус рычага тормоза | 06.05.1999 | |
| 20 | 14966 | C40300028 | Рычаг тормоза | 05.04.2000 | |
| 21 | 13553 | Колодка штыревая 502606 ОСТ 37.003.032-88 | 01.01.1988 | ||
| 22 | 14973 | C40300111 | Рычаг | 28.07.2003 | |
| 23 | 14632 | C40300112 | Защелка | 23.10.2000 | |
| 24 | 70006 | C40300131 | Планка | 23.03.2007 | |
| 25 | 64302 | Гайка М5 DIN 985-8P | 01.02.2008 | ||
| 26 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 27 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 28 | 90162 | M10300080 | Колонка рулевая | ||
| 29 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 30 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
| 31 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 32 | 13937 | C40300012 | Планка | 03.03.2006 | |
| 33 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 34 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 35 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 36 | 66490 | Болт М8х16 DIN 933-88P | |||
| 37 | 18052 | C40300126 | Планка | 26.10.2004 | |
| 38 | 71359 | Гайка М10х1,25 DIN 985-8P | 01.01.2008 | ||
| 39 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 40 | 81348 | Опора шаровая C40300060 | 08.09.2009 | ||
| 41 | 71751 | Гайка М10 DIN 936-04Р | 01.01.2006 | ||
| 42 | 93220 | M10300007 | Тяга | 08.09.2009 | |
| 43 | 13270 | 270600284 | Гайка М10LН | 27.10.1994 | |
| 44 | 81349 | Опора шаровая C40300360 | 08.09.2009 | ||
| 45 | 92750 | M10300150 | Рычаг | ||
| 46 | 92753 | M10300150-01 | Рычаг | ||
| 47 | 93960 | M10300090 | Колонка рулевая |
