Трансмиссия M10600100 — Средство малой механизации РЫБИНКА
Модуль: 97132 — Трансмиссия M10600100
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

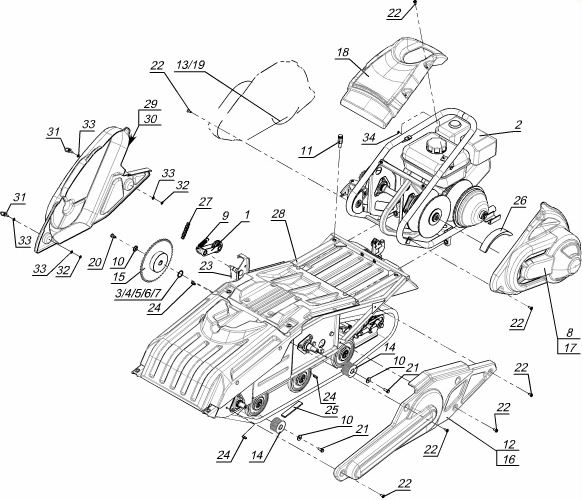

Схема модуля Трансмиссия M10600100 (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 88040 | 119800720 | Пружины С40400029 (5 шт) в упаковке | |||
| 1 | 95730 | M10600110 | Ролик в сборе | ||
| 2 | 96969 | M10600130 | Платформа | ||
| 3 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 4 | 10637 | 110600189-01 | Кольцо регулировочное | 06.10.2006 | подбор |
| 5 | 10638 | 110600189-02 | Кольцо регулировочное | 06.10.2006 | подбор |
| 6 | 10639 | 110600189-03 | Кольцо регулировочное | 06.10.2006 | подбор |
| 7 | 10640 | 110600189-04 | Кольцо регулировочное | Подбор | |
| 8 | 94168 | C40000125 | Табличка | ||
| 9 | 14099 | C40400029 | Пружина | 15.04.1999 | |
| 10 | 17559 | C40600603 | Шайба | ||
| 11 | 95254 | M10000018 | Винт | ||
| 12 | 96996 | M10100159 | Табличка | ||
| 13 | 96997 | M10100161 | Табличка | ||
| 14 | 92806 | M10600042 | Шкив | ||
| 15 | 95245 | M10600053 | Звездочка | ||
| 16 | 94033 | M10700024 | Тоннель | ||
| 17 | 94034 | M10700025 | Кожух вариатора | ||
| 18 | 94035 | M10700026 | Кожух двигателя | ||
| 19 | 94036 | M10700027 | Кожух стартера | ||
| 20 | 66490 | Болт М8х16 DIN 933-88P | |||
| 21 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 22 | 83241 | Винт М6х16 LI-FL10P | |||
| 23 | 71470 | Шплинт 2х20 DIN 94-P | 01.01.2006 | ||
| 24 | 68966 | Шпонка 6х6х20 DIN 6885-B | 01.01.2006 | ||
| 25 | 92815 | Ремень зубчатый РЕВ 1080-8М-21 | |||
| 26 | 92813 | Ремень BD52-2167-S | |||
| 27 | 92840 | Цепь приводная роликовая 88 звеньев | |||
| 28 | 93539 | M10200140 | Движитель гусеничный | ||
| 29 | 94038 | M10700029 | Кожух | ||
| 31 | 82778 | Винт 85-16-280-16 | |||
| 32 | 82777 | Шайба 85-34-301-12 | |||
| 33 | 82776 | Шайба 85-46-103-39 | |||
| 34 | 67616 | Шайба 5 DIN 6799-PB |
