Установка привода водяного насоса К20500040 — Снегоход ТАЙГА Атака 551 II
Модуль: 108250 — Установка привода водяного насоса К20500040
Используется: Снегоход ТАЙГА Атака 551 II
Снегоход ТАЙГА Атака 551 II
Подробная информация, отзывы, характеристики, фотографии

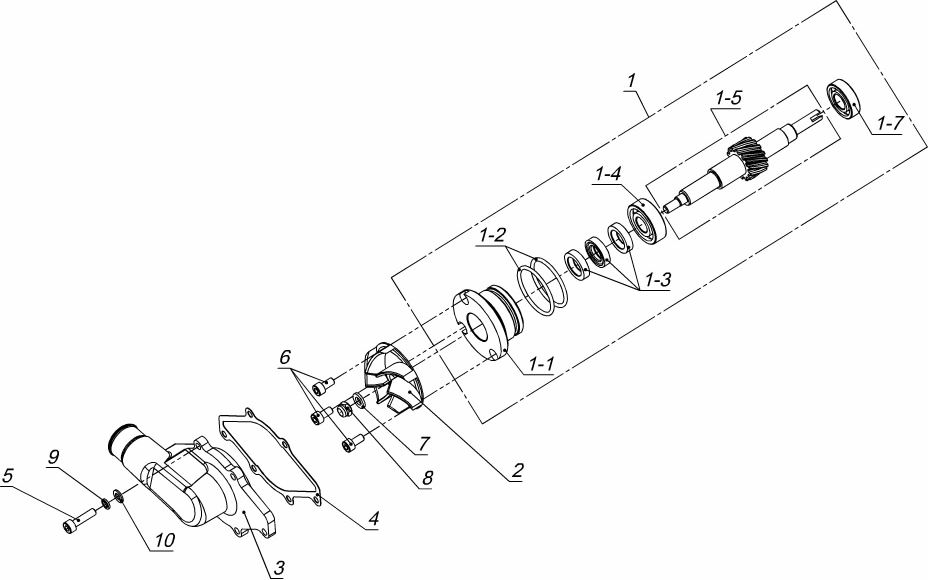

Схема модуля Установка привода водяного насоса К20500040 (Снегоход ТАЙГА Атака 551 II)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 16500 | K20500040 | Привод водяного насоса | ||
| 1 | 16501 | K20500041 | Стакан | ||
| 1 | 64163 | Кольцо 036-040-25-2-2 ГОСТ 18829-73 | аннулировано и заменено на Кольцо 034-038-25-2-2 ГОСТ 18829-73 | ||
| 1 | 83425 | Манжета TC 12x22x5 NBR 70 компания KOK | |||
| 1 | 16505 | Подшипник 6-201 ГОСТ 8338-75 (6201)* | |||
| 1 | 108251 | K20500410 | Вал - шестерня | ||
| 1 | 16504 | Подшипник 6-101 ГОСТ 8338-75 (6101)* | |||
| 2 | 16537 | K20500042 | Крыльчатка водяного насоса | ||
| 3 | 16535 | K20500031 | Корпус водяного насоса | ||
| 4 | 16541 | K20500083 | Прокладка | ||
| 5 | 73241 | Винт М5х20 DIN 912-88P | |||
| 6 | 73378 | Винт М5х10 DIN 912-88P | |||
| 7 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 8 | 73379 | Гайка М6 DIN 982-10Р | |||
| 9 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 10 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 |
