Дополнительные принадлежности к электрооборудованию — Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

Модуль: 98749 — Дополнительные принадлежности к электрооборудованию

Используется: Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012
Подробная информация, отзывы, характеристики, фотографии

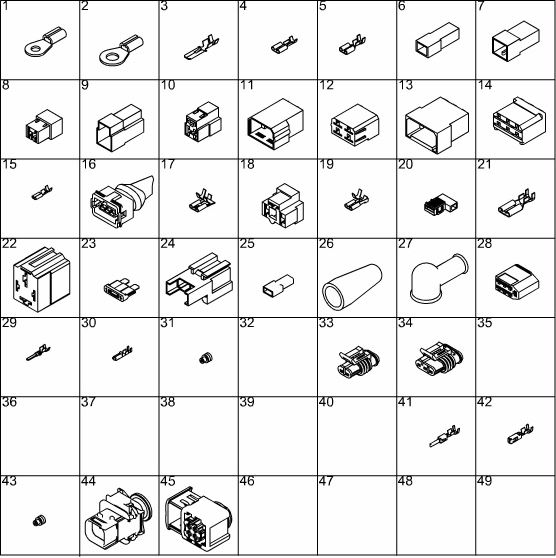

Схема модуля Дополнительные принадлежности к электрооборудованию (Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012)

№	Код	Название детали	Год
1	75113	Наконечник 45 7373 8646 ОСТ 37.003.041-78	01.01.1978
2	75114	Наконечник 45 7373 8647 ОСТ 37.003.041-78	01.01.1978
3	13540	Штырь 103612 ОСТ 37.003.032-88	01.01.1988
4	15595	Гнездо 202612 ОСТ 37.003.032-88	01.01.1988
5	13536	Гнездо 203612 ОСТ 37.003.032-88	01.01.1988
6	16069	Колодка штыревая 502601 ОСТ 37.003.032-88	01.01.1988
7	13546	Колодка штыревая 502602 ОСТ 37.003.032-88	01.01.1988
8	13537	Колодка гнездовая 602602 ОСТ 37.003.032-88	01.01.1988
9	15592	Колодка штыревая 502603 ОСТ 37.003.032-88	01.01.1988
10	15555	Колодка гнездовая 602603 ОСТ 37.003.032-88	01.01.1988
11	15549	Колодка штыревая 502604 ОСТ 37.003.032-88	01.01.1988
12	15550	Колодка гнездовая 602604 ОСТ 37.003.032-88	01.01.1988
13	13553	Колодка штыревая 502606 ОСТ 37.003.032-88	01.01.1988
14	15481	Колодка гнездовая 602606-ХХ-10 ОСТ 37.003.032-88	01.01.1988
15	75072	Гнездо 203212 ОСТ 37.003.032-88
16	77031	Колодка гнездовая 45 7373 9058 ОСТ 37.003.032-88
17	15552	Гнездо 206022 ОСТ 37.003.032-88	01.01.1988
18	15553	Колодка гнездовая 606003 ОСТ 37.003.032-88	01.01.1988
19	77025	Гнездо 202642 ОСТ 37.003.032-88
20	75073	Колодка специальная 616601 ОСТ 37.003.032-88
21	75143	Гнездо 203913 ОСТ 37.003.032-88	01.01.1988
22	75115	Колодка гнездовая 617104 ОСТ 37.003.032-88	01.01.1988
23	98682	Предохранитель плоский на 15 А
24	97092	Держатель предохранителя СЦНК 757555.067-01
25	15472	Гильза ВУ7.864.017	17.10.1997
26	75071	Чехол выключателя 134.001.905.001	14.01.1982
27	69699	Наконечник резиновый 114-3724209 ТУ 38-105.1895-89	08.06.2002
28	77065	Колодка гнездовая 602207 ОСТ 37.003.032-88
29	81403	Штырь 282109-1 AMP Superseal 1,5 Series
30	81401	Гнездо 282110-1 AMP Superseal 1,5 Series
31	81404	Уплотнитель 281934-2 AMP Superseal 1,5 Series
33	81399	Колодка гнездовая двухконтактная 282080-1 AMP Superseal 1,5 Series
34	81398	Колодка гнездовая трехконтактная 282087-1 AMP Superseal 1,5 Series
41	84392	Штырь 1-962916-1 AMP MCP 2,8
42	81994	Гнездо 1-968857-1 AMP MCP 2,8
43	82019	Уплотнитель 828905-1 АМР MCP 2,8
44	84391	Колодка штыревая четырехконтактная 1-1703818-1 AMP HDSCS 2,8 Series
45	84390	Колодка гнездовая четырехконтактная 1-1418390-1 AMP HDSCS 2,8 Series
