Цилиндровая группа и элементы сисем впуска и выпуска — Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

Модуль: 97047 — Цилиндровая группа и элементы сисем впуска и выпуска

Используется: Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

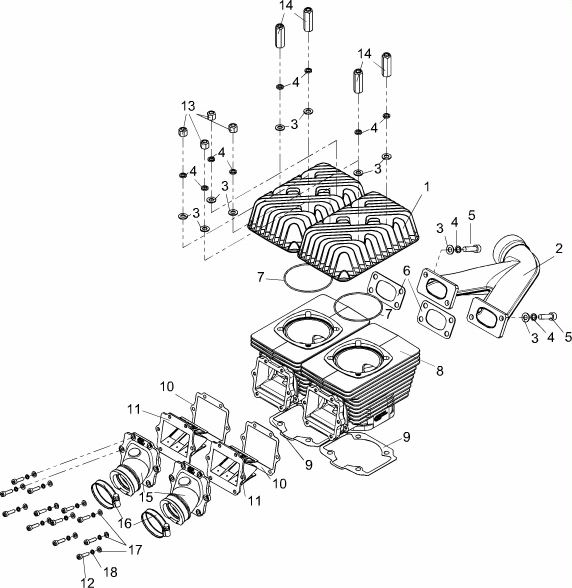

Схема модуля Цилиндровая группа и элементы сисем впуска и выпуска (Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012)

№	Код	Артикул	Название детали	Год	Примечание
	95624	119801530-01	Головка цилиндра 110500127 в упаковке
	110936	C49804010	Комплект прокладок для двигателя РМЗ-550 Тайга 550 (C40502640) в упаковке
	117940	119802500	Цилиндры С40500470 в упаковке
	117425	119802020-01	Кольцо С40500039 (2 шт.) в упаковке
	107048	119802020	Кольцо С40500039 в упаковке
	88037	119800710	Клапан ELO559AO-R в упаковке
1	16053	C40500127	Головка цилиндра	30.05.2003
2	15584	C40500270	Коллектор выхлопной		Тайга Варяг 500
3	68960		Шайба 8 DIN 125-PA	01.01.2006
4	65160		Шайба 8 DIN 127-PB	01.01.2006
5	68956		Винт М8х30 DIN 912-88P	01.01.2006
6	55315		Прокладка 714-14-02СБ	01.01.2005
7	14569	C40500039	Кольцо уплотнительное	29.03.1999
8	82195	C40500470	Цилиндр в сборе		Примен. взамен C40502970
9	82198	C40501111	Прокладка
10	18437	K20500016	Прокладка
11	18414		Клапан ЕL0559АО-R
12	73241		Винт М5х20 DIN 912-88P
13	53303		Гайка М8 DIN 6330-10Р	01.01.2006
14	16159	C40500138	Гайка	28.06.2000
15	82200	K20500030-01	Патрубок
16	17316		Хомут ABA Оriginal 12 мм Sтаndаrd 44-56	01.01.2000
17	64303		Шайба 5 DIN 125-PA	01.01.2006
18	64304		Шайба 5 DIN 127-PB	01.01.2006
