Система смазки — Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012
Модуль: 96897 — Система смазки
Используется: Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

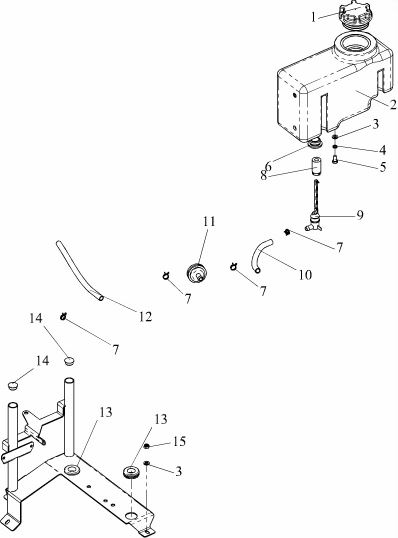

Схема модуля Система смазки (Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 16351 | C40800082 | Крышка | 17.06.1999 | |
| 2 | 18228 | C40800380-01 | Бак масляный | 27.04.2006 | |
| 3 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 4 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 5 | 69175 | Болт М6х12 DIN 933-88P | |||
| 6 | 16345 | C40800079 | Втулка | ||
| 7 | 52701 | Хомут KSA-1031 | 25.12.2007 | допуск. замена на хомут Helix Hose Clamps 7/16 | |
| 8 | 15518 | C40800084 | Наконечник | 17.06.1999 | |
| 9 | 15519 | C40800250 | Штуцер | ||
| 10 | 15663 | C40800135 | Трубка | 01.11.1999 | |
| 11 | 16339 | C40800290 | Фильтр масляный | 15.03.2002 | |
| 12 | 15664 | C40800135-01 | Трубка | 01.11.1999 | |
| 13 | 15653 | C40100345 | Втулка | 11.11.1999 | |
| 14 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
| 15 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 |
Вернуться к выбору другого модуля (Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012).
