Управление рулевое L30301500 аннулировано с 01. 2014, взамен введено L30301600. — Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012
Модуль: 95873 — Управление рулевое L30301500 аннулировано с 01. 2014, взамен введено L30301600.
Используется: Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012

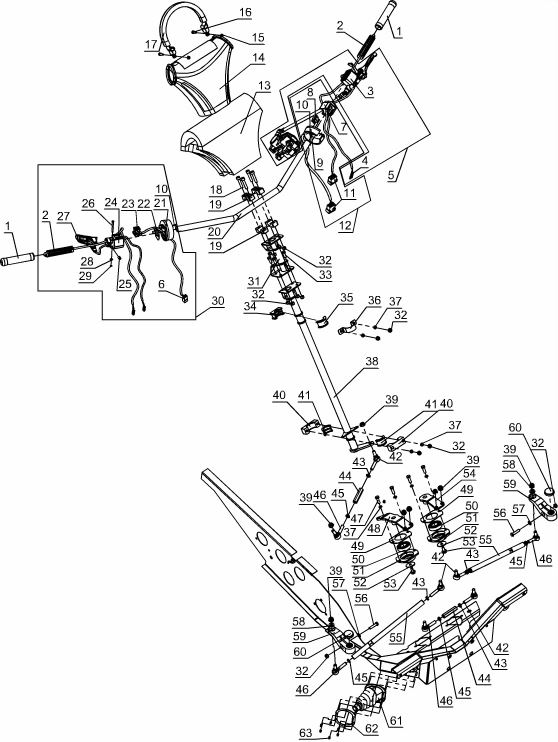

Схема модуля Управление рулевое L30301500 аннулировано с 01. 2014, взамен введено L30301600. (Снегоход ТАЙГА Люкс 550 II не выпуск. с 01.2012)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95709 | 119801700 | Рычаги поворотные L30301001 (2 шт) в упаковке | |||
| 107101 | 119802050 | Рукоятка V10300001 в упаковке | |||
| 95686 | 119801750-03 | Руль L30301520 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 88522 | V10300001 | Рукоятка | Введена в замен 110300011 с 01.11.12 | |
| 1 | 14422 | C40300037 | Наконечник руля | 23.03.1999 | |
| 2 | 14962 | C41100090 | Нагреватель рукоятки со жгутом | ||
| 3 | 86553 | Тормоз гидравлический 61117000 | |||
| 4 | 13540 | Штырь 103612 ОСТ 37.003.032-88 | 01.01.1988 | ||
| 5 | 89019 | L31100260 | Тормоз гидравлический со жгутом | ||
| 6 | 13546 | Колодка штыревая 502602 ОСТ 37.003.032-88 | 01.01.1988 | ||
| 7 | 86480 | C40300094 | Корпус рычага тормоза | ||
| 8 | 75422 | C41100550 | Переключатель света со жгутом | ||
| 9 | 86482 | C40300911 | Ограничитель левый | ||
| 10 | 82811 | Винт ST 2,9х13 DIN 7981-PF | |||
| 11 | 13553 | Колодка штыревая 502606 ОСТ 37.003.032-88 | 01.01.1988 | ||
| 12 | 88923 | L31100220 | Блок переключателей руля левый | ||
| 13 | 86520 | L30300150 | Наполнитель | ||
| 14 | 86584 | L30300130 | Чехол руля | ||
| 15 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 16 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 17 | 82792 | C40300920 | Держатель | ||
| 18 | 71789 | Винт М8х40 DIN 912-88P | 01.01.2006 | ||
| 19 | 13933 | C40300016 | Вкладыш | 21.03.2000 | |
| 20 | 86481 | C40300707 | Труба руля | ||
| 21 | 80157 | C40300906 | Ограничитель правый | ||
| 22 | 15119 | C40300033 | Основание правое | 06.05.1999 | |
| 23 | 75418 | C41100540 | Выключатель двигателя со жгутом | ||
| 24 | 14557 | C40300029 | Корпус рычага газа | 22.03.2005 | |
| 25 | 83673 | Винт М8х12 DIN 916-P | 01.03.2011 | введен вместо Винт М8х12 DIN 913-P | |
| 26 | 14971 | C40300044 | Ось | 25.03.1999 | |
| 27 | 14965 | C41100170 | Рычаг газа с нагревателем | ||
| 28 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 29 | 86544 | Шайба 3,2 DIN 6799-P | |||
| 30 | 88924 | L31100230 | Блок переключателей руля правый | ||
| 31 | 86425 | L30301460 | Проставка | ||
| 32 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 33 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 34 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 35 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 36 | 13937 | C40300012 | Планка | 03.03.2006 | |
| 37 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 38 | 71714 | L30301150 | Вал рулевой | ||
| 39 | 71359 | Гайка М10х1,25 DIN 985-8P | 01.01.2008 | ||
| 40 | 16337 | C40300074 | Вкладыш | ||
| 41 | 16336 | C40300073 | Подшипник руля | ||
| 42 | 81348 | Опора шаровая C40300060 | 08.09.2009 | ||
| 43 | 71751 | Гайка М10 DIN 936-04Р | 01.01.2006 | ||
| 44 | 71757 | L30301131 | Тяга | ||
| 45 | 13270 | 270600284 | Гайка М10LН | 27.10.1994 | |
| 46 | 81349 | Опора шаровая C40300360 | 08.09.2009 | ||
| 47 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 48 | 71696 | L30301180 | Кронштейн поворотный | ||
| 49 | 71700 | L30301019 | Планка | ||
| 50 | 18259 | Подшипник 180205кс17 ГОСТ 8882-75 (6205.2RSD.Р6Q6/С9;С17)* | |||
| 51 | 71699 | L30301017 | Корпус | ||
| 52 | 71698 | L30301016 | Кольцо | ||
| 53 | 71706 | Болт М8х16 DIN 6921-88P | |||
| 54 | 71736 | L30301190 | Кронштейн поворотный | ||
| 55 | 82487 | L30301441 | Тяга | ||
| 56 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
| 57 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 58 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 59 | 71555 | L30301001 | Рычаг поворотный | ||
| 60 | 71753 | L30301201 | Заглушка | ||
| 61 | 79933 | L30301159 | Чехол | ||
| 62 | 83710 | L30301153 | Планка | ||
| 63 | 69137 | Заклепка 3,2х8 DIN 7337-A | 01.01.2006 |
